挡水板分为前后两道:第一道设置在喷嘴之前，目的和作用是防止水滴溅于喷雾室之外，同时也起到使进入喷雾室的空气均匀分布的作用;第二道挡水板用于阻止混合在空气中较大的水滴进入空调区，以提高降湿效果。

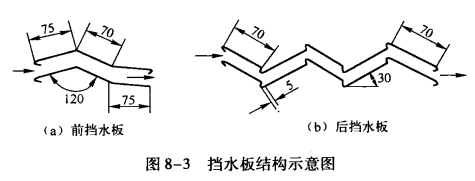

挡水板一般用镀锌铁皮制成，其结构如图8-3所示。
当气流在两片之间作曲折前进时，其中所夹带的水滴因惯性来不及迅速转弯，碰到挡水板上面而附流下来，这样挡水板就起到了气水分离和阻止水滴通过挡水的作用。为了防止附流的水再被空气走，在折角处往往作成5mm的折边。
在实际工作中，挡水板并不能全部将小水滴分离。它的效果好环，与挡水板结构、安装质量、空气流速都有很大关系。有的在后挡水板上方安装一根淋水管，以加大空气中水滴及附流水的质量，使之迅速流入喷雾室水池之中。
