电容式传感器的测量电路
电容式传感器中电容值以及电容变化值都十分小,这样微小的电容量 还不能直前的显示仪表所显示，也很难为记录仪所接受,不便于传输。必须借助于测量电微小电容增量 ,并将其转换成与其成单值函数关系的电压、电流或者频率。电容转换电路有调频电路 、运算放大器式电路、二极管双T型交流电桥,脉冲宽度调制电路等。
调频测量电路
调频测量电路的原理图如图8- 13所示,它把电容式传感器作为振萝器谐振回路的一部分。当输入量导致电容量发生变化时,振功器的振划频率就发生变化。虽然可将频率作为测量系统的输出量 ,用以判断被测非电基的大小,但此时系统是非线性的，不易校正,因此加入鉴频器，将频率的变化转换为振幅的变化，经过放大就可以用一起指示或记录下来。

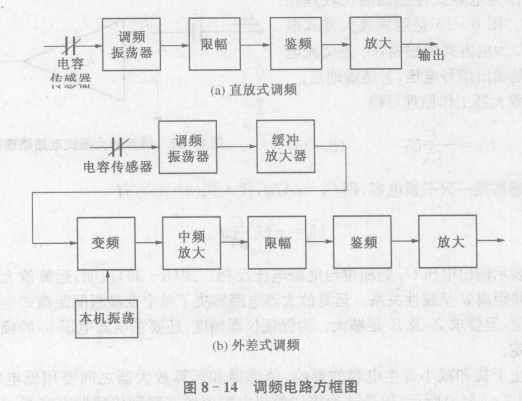

调频接收系统可以分为直放式调频和外差式调频两种类型。外差式调频线路比较复条,但是选择性高,特性稳定,抗干扰性能优于直放式调频。图8-14分别为直放式调频和外差式调频。
用调频系统作为电容式传感器的测量电路,具有以下特点:①抗外来于扰能力强;②特性稳定;③能取得高电平的直流信号(伏特数量级)。
