延时开关被双金属片顶动变位时,延时开关的凸钮即被机械扣住,不能自行复位。须人工手按复位按钮后,延时开关的凸钮才被释放,触点复位,允许制冷压缩机重新启动。但延时开关切断电源而使制冷压缩机停车后,至少需隔5min,待双金属片延时机构冷却复原后,才能按复位按钮复位。否则延时时间将不准确。
转动压差调节螺母,可改变主弹簧的预紧力,从而改变油压差的设定值。该值是控制器的上限,在仪表的刻度板上指示出来。下限油压差等于上限(指示值)减去幅差。幅差为0.02MPa,且不可调。改变电加热丝与双金属片之闻的距离,即可改变延时开关的延时时间。
常用于制冷庄缩机的压差控制器还有JC3.5型压差控制器(手动复位),CWK-1型压差控制器(手动复位),JC0535型讨差控制器(无延时机构)等型号。
(2)CWK-1型压差控制器。CWK-11型压差控制器主要用于氨泵不上液保护,保护氨泵进出口压差在一定的数值之上,以免发生气蚀现象。此外,该仪表也可用于其他液泵。

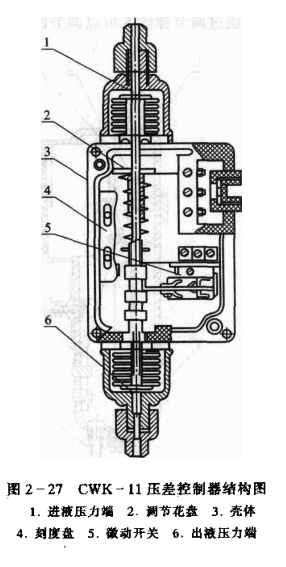

CWK-11型压差控制器的结构如图2-27所示。其结梅和工作原理与CWK-22基本相同,但缺少延时机构,使用时若需延时,应另配时间继电器。窗口的刻度板上指针指出的事控制器的下限压差。上限等于指针数值加开关差(0.01MPa)。
CWK-11型压差控制器用作氨泵断液保护时,上端气箱接氨泵入口,下端气箱接氨取出。
