以窗式空调器的通风系统为例，其各部分的工作情况如下。
1、室内空气循环系统
在离心风扇的作用下，室内空气从空调器的室内侧进风口吸入， 通过空气过滤网净化后，进入换热器(蒸发器) 进行热交换，冷却后的空气再经风道、出风格栅回到室内。
2、室外空气冷却系统
在轴流风扇的作用下，室外空气从空调器室外箱体两侧的百叶窗吸入，然后经轴流风肩进入换热器(冷凝器) ，带走冷凝器散发出来的热量。
3、新风系统

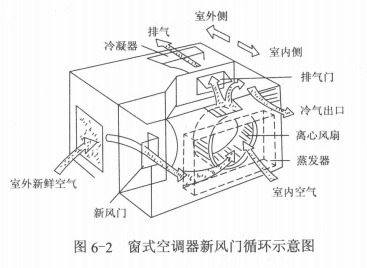

山东德州新风系统主要由新风门和混浊空气排出门组成。新风门设置在空调器吸风侧，可通过控制面板上的旋钮或滑杆来控制其开、关。当空调器运行时，打开新风门，室外新鲜空气从新风门吸入与室内经热交换后的循环空气混合，后送至室内。排风门设置在空调器排风侧，于排除室内混浊空气。图6-2所示，是窗式空调器的新风循环示意图。
