直冷式电冰箱制冷系统

   日期:2020-01-08     浏览:4587    评论:0
核心提示:当压缩机运转时,制冷剂经副冷凝器(除霜水加热器)→主冷凝器→箱门除露管→干燥过滤器→毛细管→蒸发器→被压缩机吸回。

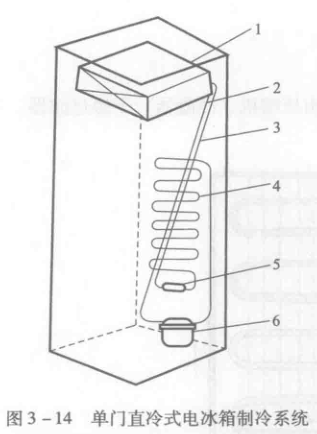

单门直冷式电冰箱制冷系统:单门电冰箱制冷系统如图3-14所示,其由一个蒸发器围成小冷冻室,位于间室的上部,用以存储少量冷冻食品;冷藏室位于间室的下部,容积相对较大,其内温度完全依靠蒸发器周围的空气自然对流来达到冷却。当压缩机运转制冷时,制冷剂经冷凝器→干燥过滤器→毛细管→蒸发器→被压缩机吸回即完成一个单回路制冷循环。

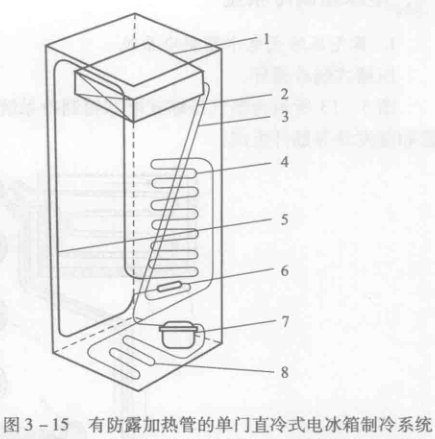

还有一些单门直冷式电冰箱在制冷系统中利用冷凝器的一部分热管对门框周边加热,使之不结露;或在其管路系统中增加除霜水加热器(副冷凝器),如图3-15所示。当压缩机运转时,制冷剂经副冷凝器(除霜水加热器)→主冷凝器→箱门除露管→干燥过滤器→毛细→蒸发器→被压缩机吸回。
