1)检查角偏差。

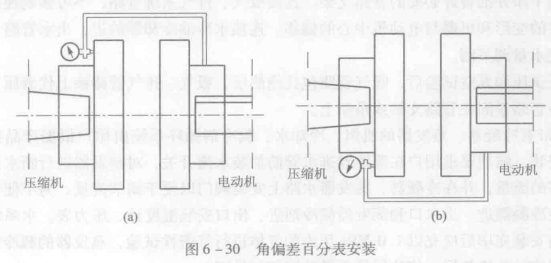

①按图6-30(a)所示安装好指针百分表,使百分表的触头与压缩机安装盘接触,方向指向电动机。用两螺栓连接安装盘与间隔轴,旋转两个安装盘若干转,确保百分表的触头略微受力。
②使百分表位于时钟零点钟的位置[见图6-30(a)],并将百分表读数设为0。将电动机安装盘与压缩机安装盘同时旋转180°至时钟六点钟位置[见图6-30(b)],这时百分表上的测量值为最大的角偏差值(注:当安装盘旋转时,可借助镜子观察百分表上的读数)。
③松开电动机地脚螺栓,移动电动机或调整电动机脚板下的调整垫片以纠正角偏差。角偏差调整好后,重新拧紧电动机地脚螺栓,重复步骤①~③,对所做的纠正进行检查,对角偏差做进一步调整和检查,直到百分表读数在规定范围内。
2)检查垂直方向平行偏差。

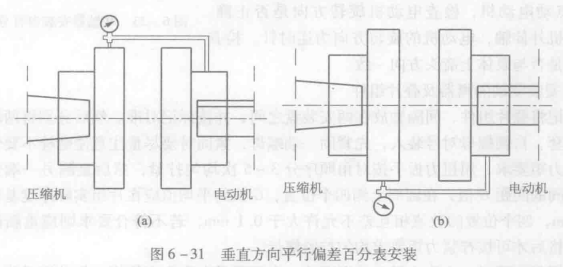

①按图6-31(a)所示安装好百分表,使百分表触头与压缩机安装盘外圆接触并略微受力。
②使百分表位于时钟零点钟位置[见图6-31(b)],并将电动机与压缩机安装盘同时旋转180°至时钟六点钟位置,这时百分表的读数为简直平行偏差的两倍。
③松开电动机地脚螺栓,调整电动机脚板下的调整热片直到垂直平行偏差在电动机地脚螺栓被旋紧时不超过规定范围。
注意:纠正平行偏差时应谨防轴向间距和角偏差值受到影响。垂直平行偏差调整好后,拧紧电动机地脚螺栓,重复步骤①~③,直到角偏差合乎要求。
