冷库机房内、外设备管道的布置有哪些要点?

   2020-01-16 和平5052
核心提示:冷库机房内管道布置,原则上应根据设备的规格及安装方式进行。

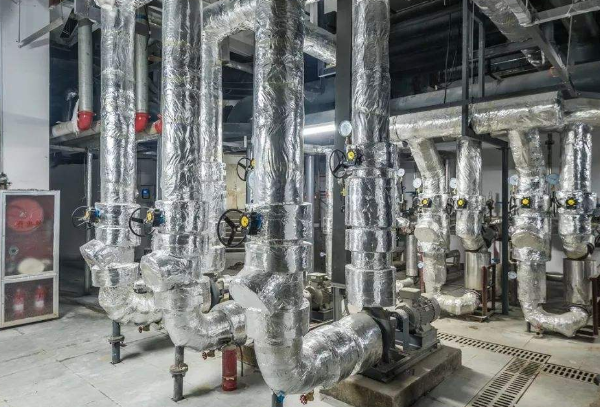

冷库机房内管道布置,原则上应根据设备的规格及安装方式进行。

济南冷库机房内的所有设备最好是沿墙布置如设备较多,沿墙无法布置时,也可以布置在机房的中间。沿墙布置时,连接设备的所有管道均应采用管架固定在设备上方的墙壁上。应注意不影响室内采光通风和门窗的启闭。均压管、放油管、安全管、回气降压管、冲霜降压管等备用管道,应布置在同一标高上,其他管道应将热管布置在上,冷管布置在下。所有沿墙管道应平直。避免曲折和跳跃式布置。管道做保温层后,与墙体的距离应不小于150 mm,以方便维修


安装在机房外的设备主要有冷凝器、油分离器、集油器、空气分离器、紧急泄氨器和加氮站等一般在离机房外墙3m左右的地方建有一个循环水池,冷凝器安装在水池上。其他设备安装于机房墙体与水池之间的位置,连接设备上的所有管道均安装落地管架上,落地管架可做成几层,且靠向墙边避免阻挡操作通道。管道安装的高度,应注意与机房内同一作用管道的标高相同,然后通过机房墙的预留洞进入机房内。
