青岛冷库安装中主阀、旁通阀、止逆阀的安装方法

   日期:2020-01-16     浏览:4662    评论:0
核心提示:冷库制冷装置常使用ZF系列主阀,安装方法如下

冷库制冷装置常使用ZF系列主阀安装方法如下:

1安装前应检查主阀是否脏污、锈蚀,应拆卸进行清洗,但活塞组件最好不拆,可连同汽缸一起浸油清洗。以防止装配不当而造成性能不良。

2主阀关闭是依靠活塞组件自重和弹簧力的作用来关闭的,因此必须吊线安装,以保证其垂直度。

3将主阀配上法兰,用点焊定位,以保证安装位置正确。

4法兰点焊定位后应将主阀取下再焊接,以防止法竺在焊接时温度过高而损坏主阀。

5注意导压通道的联接方向,气用主阀的导压通道接阀前进口方向(加压开启或关闭)。液用主阀的导压通道接阀后出口方向(减压开启或关闭)

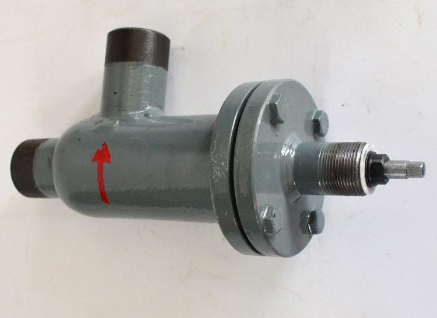

济南冷库制冷装置使用的自动旁通阀多为PF - 32安装方法如下:

1安装前应对旁通阀进行拆卸清洗,装配时应将顶杆放松,尽量减少弹簧的预紧力。

2自动旁通阀在氨泵回路上使用时,应安装在较高的位置上,使停泵后排出部分的蒸发气体不沉积于阀心下部,并给泵加有一定的静液柱压力,以便于起动。

3安装自动旁通阀流向低压循环桶的回液管时,应在桶壁单独开孔,并用弯头弯向桶壁,不要直冲液面,以免影响液位计对液面的检测。

4自动旁通阀的焊接要求与电磁阀相同。

冷库制冷装置中使用的NF系列止逆阀有多种规格,其安装方法如下:

1NFIOO以下的止逆阀为筒式结构。在阀上标有流向箭头,可按箭头方向安装,但要注意流向不得装反

2 NF100以上(NF125, NF150)的止逆阀为横式结构,依靠阀心自重关闭。因此,这种止逆阀必须吊线安装,以保证水平正直。

3 NP系列止逆阀的弹黄弹力有两种规格,用于液体和高压气体时,应安装弹簧弹力较强的止逆阀;用于低压回气时,应安装弹簧弹力较弱的止逆阀。

4止逆阀的焊接要求与电磁阀相同。
