怎样安装电接点式温度计和温度调节器?

   日期:2020-01-16     浏览:3689    评论:0
文章概述:冷库制冷装置使用的WXG-11t型电接点式水银温度计,是一种与电子继电器组合使用的温控元件。温度计接触的额定电压为36V,电流为20~50 mA,安装方法如下:

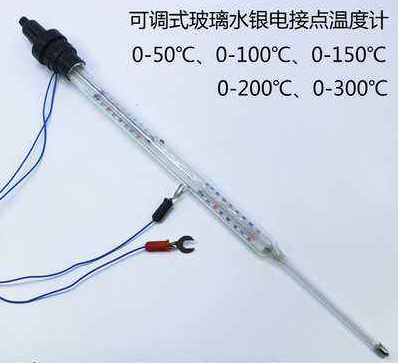

青岛冷库制冷装置使用的WXG-11t型电接点式水银温度计,是一种与电子继电器组合使用的温控元件。温度计接触的额定电压为36V,电流为20~50 mA,安装方法如下:

1安装时,温度计导线应按线路图良好地接在电子继电器的接线柱上,电子继电器可装在机房控制室内。

2用于控制库房温度时,应将温度计垂直安装在库内。但不要安装在角落里或库房门口太近的地方,使温度计感应的温度为库内的平均温度。

3用于控制介质的温度时,应按照浸没长度将AR度计安装在盐水箱、冷水箱和油箱等设备上,注意标尺部位不能侵入介质,以便于观察和防止温度计损坏。

以冷库常用的WT-1226度调节器为例,该温度调节器一端接温包,用于感应被控介质温度;另一端接控制电路,安装方法如下:

1打开表盖,将调节器垂直安装在仪表板上。

2用直径7.5 mm的三芯电缆将调节器接到控制电路中,并注意选择垫圈和密封圈,以保证壳体电缆线的密封性

3将温包全部浸入在被控介质中。温包周围的介质应保持流动,以保证感温的准确性。对于温控范围为40~80℃、60~100℃、80~120℃、110~150℃、130~170℃等规格的调节器,其温包应尽可能与调节器壳体下壁装在同一水平的位置上,以减少静液柱作用而引起的附加误差。

4毛细管应固定在墙壁或仪表板上,每相距300 mm卡子固定,避免碰压而使毛细管损坏。
