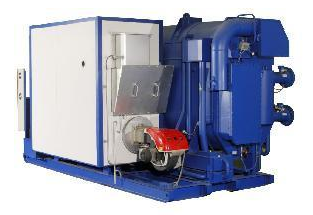

直燃式溴化锂机组的结构(二)

   日期:2020-02-13     浏览:2312
文章概述:高、低温热交换器由铜管、折流板及前、后液室组成,分为稀液侧和浓液侧。其作用是使稀溶液升温及浓溶液降温,以达到节省燃料及减少冷却水负荷、提高吸收效果的双重目的。

(4)蒸发器

发器由铜管、前后水盖、喷淋盘、水盘和冷剂泵组成。由用户空调系统来的冷媒水从水盖进入铜管(12℃),而管外来自冷凝器的冷剂水由于滴于铜管上获得热量而发,部分未发的水落到水盘中,被冷剂泵吸取再次送信喷淋盘循环,使其获发;冷媒水失去热量后降为7,流出发器进入用户空调系统,从而完成了制冷循环。蒜发器内的压力约为6mmHg

(5)吸收器

吸收器由铜管、前后水盖及喷淋盘、溶液箱、吸收泵和发生泵组成。由冷却塔来的冷却水从水盖进入铜管,使喷淋在管外的来自高发和低发的浓溶液怜却。溴化锂溶液在一定温度和浓度条件下(如浓度63%及温度40℃),具有极强的吸水性能,这时它大量吸收了由同一空间的发器所产生的冷剂水气,并把吸收来的气化热量传给冷却水带走。在这里,冷却水带走了用户空调系统的热量。吸收了水蒜气的溴化锂溶液变为稀溶液,从而丧失了吸收能力。这时稀溶液又由发生泵送入高发和低发,再次产生冷剂水鞭气并使稀洲液浓缩。



(6)高、低温热交换器

高、低温热交换器由铜管、折流板及前、后液室组成,分为稀液侧和浓液。其作用是使稀溶液升温及浓液降温,以达到节省燃料及减少冷却水负荷、提高吸收效果的双重目的。

(7)热水器

热水器实质上为壳管式气水换热器,使高压发生器产生的水气进入热水器进行热交换,以加热采暖热水或卫生热水,而水蒸气自身冷凝成液态水又流回高发。
