直燃式溴化锂机组的结构(一)

   日期:2020-02-13     浏览:2342    评论:0
核心提示:冷凝器由钢管及前后水盖组成,冷却水从后水盖流进铜管内,使管外便来自高发的冷剂水冷却和来自低发的冷剂水蒸气冷凝!而冷却水从铜管流经前水盖进入冷却塔。

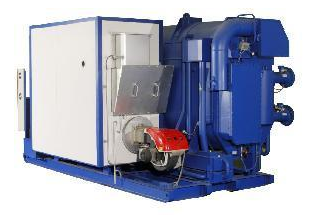

直燃机的结构与蒸气型双效溴化键制冷机构造基本相同。一般由高压发生器、低压发生器、冷凝器、发器、吸收器、高温热交换器、低温热交换器和热水器组成。直燃型溴化锂冷温水机是由各种热交换器组成的,现将各部分的结构及工作流程分述如下:

(1)高压发生器(称高发)

高压发生器由内体、外体、前管板、后管板、螺纹烟管及前、后烟箱组成。燃烧机从前管板插入内体,喷出火焰(1400℃),使内体及烟管周围的溴化锂稀溶液沸腾,产生水蒸气,同时使溶液浓缩,产生的水蒸气进入低压发生器;而浓洲液经高温热交换器吸人吸收器。高发内压力约为700mmHg(表压:-0.01MPa)



(2)低压发生器(称低发)

低压发生器由折流板及前后水室组成。高发产生的水蒸气进入前水室,将铜管外侧的溴化锂稀溶液加热,使之沸腾产生水蒸气,同时使溶液浓缩。水蒸气进入冷凝器,而浓缩后的溶液经低温热交换器进入吸收器。同时铜管内的水燕气被管外溶液冷凝后,经过一内节流(针间)流进冷凝器。低压发生器内压力约为57mmHg

(3)青岛冷凝器

冷凝器由钢管及前后水盖组成,冷却水从后水盖流进铜管内,使管外便来自高发的冷剂水冷却和来自低发的冷剂水蒸气冷凝!而冷却水从铜管流经前水盖进入冷却塔在这里,冷却水带走了高压发生器、低压发生器的热量(即燃烧热量)。冷凝器与低压发生器同在一个空间(),其压力相当。
