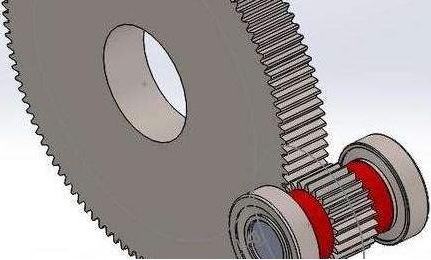

圆柱形齿轮有直齿、斜齿和内齿三种。在制冷设备中,对于两轴相互平行情况下,均可采用图柱齿轮传动。
1、装配的基本要求
①对于大型剖分式齿轮,通常做成几个部分,装配时应特别注意齿环和轮孔的同心度,装配后还必须进行平衡测定。
②合理使用连接件。由于传动齿轮的轮孔和轴颈间通常是过度配合。因此选用的连接件如花键、销、螺杆等必须合适。游轮(中间轮)中还需加入衬套,与轴颈传动配合适当,使传动均匀。
③必须注意齿轮轴与轴承孔的位置,保证一对齿轮的轴线在一个水平面上,且两个齿轮之间有适当的中心距,使齿轮齿合良好。
2、齿轮中心距的检测方法
齿轮装配后应对其中心距进行检测。检测时,将标准心轴塞入壳体孔中,再套上规卡。然后将规卡向标准心轴的大头移动,正常时规卡能顺利套入,否则,说明齿轮的中心距不正常。
