空调室外机连接管的连接形式

   2020-03-04 十二4727
核心提示:喇叭口连接的特点是加工方便,只要将喇叭口加工好,其密封质量还是不错的。在没有激烈震动的情况下,它的使用寿命也比较长。

接管的连接形式有三种,即钎焊连接喇叭口连接法兰连接。在小冷量设备中(11620W以下)一般用喇叭口连接,中档冷量(11620W~23250W)用钎焊连接,大冷量(23250W~58000W)则用法兰连接。现分别介绍这三种连接方法。

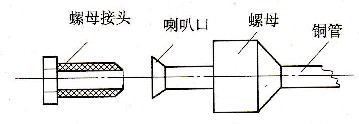

(1)喇叭口连接:将管口支喇叭口(也称扩口)用接头和接扣以螺纹拧紧锁死的形式,使两管端连接起来,其结构如图1-11所示。支喇叭口的操作方法:用割刀切断管子,用中齿锉锉平管口,去除管内外的毛刺,同时防止灰尘及金属屑进入管内,套上接口,然后用扩口器支喇叭口,喇叭口表面应光洁、无伤痕,更不允许有有裂缝存在。喇叭口的高度应适中,其高度约为0.4d(d为铜管的外径),过低会使喇叭口的密封面积小,密封性差,容易泄漏;过高时喇叭口的外径会大于接口的螺纹内径,使接口套不进去。喇叭口连接的特点是加工方便,只要将喇叭口加工好,其密封质量还是不错的。在没有激烈震动的情况下,它的使用寿命也比较长。它一般用于管径为20mm以下的铜管连接。

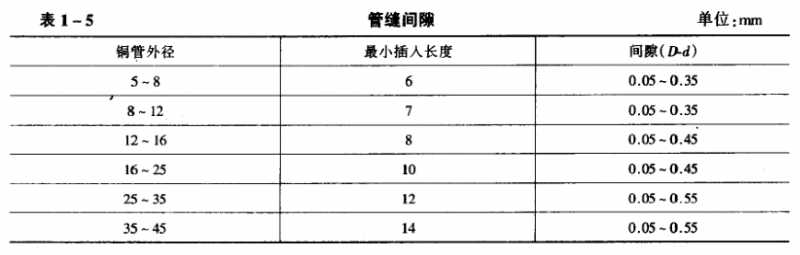

(2)钎焊连接:将一根铜管的管口的一段挤胀大后,另一根铜管插入胀大管口内,用钎焊加以紧固和密封。插入管子间的接缝间隙的大小,对连接部位的强度有相当大的影响。间隙过小,焊料不能完全渗入间隙内,降低了其拉伸强度,而且也容易泄漏。间隙过大,焊料容易渗入管内堵塞管子,旦浪费焊料。不同尺寸的钢管的管颖间隙(D-d)以及管子插和深度列于表1-5,供参考。另外,也有含银量较低的银铜合金焊料,有含银量为15%焊条,其熔点为641℃,流动点为704℃。有含银量为5%低银焊条,其熔点为646℃,流动点为704℃。


(3)法兰连接对口径为25mm以上的接管,则应用法兰连接比较方便,这种法兰结构不同于水管和蒸气管的法兰,而是在法兰的贴合表面带有凹圆槽的凸法兰与带有凸圆槽的雄法兰配对,槽内嵌以圆垫片作密封条,用螺栓紧固。法兰连接适用于大口径的铜管和钢管,且拆外方便。只要安装质量好,它的密封性还是不错的,寿命也比较长。
