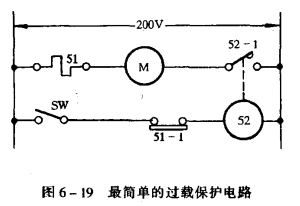

为防止电动机烧坏,在电路中要增加过载继电器作为保护装置,这样就可以防止烧毁电机,如图6一19所示。
运转时,接通开关sw,过电流继电器51的接点51一1接通,给电磁接触器52的电磁线圈52供电,电磁线圈52被激磁,电磁接触器52的A接点52一1闭合,电动机B开始运转。
停止时,把开关SW断开,电源电压被切断,电磁接触器52的电磁线圈52失磁,接点52一1断开。由于电源被切断,电动机M停止运转。
在运转中.若电动机(M)超载,就会发生下列情况:大电流流经过载继电器51的放热器,放热器放热,双金属片弯,B接点51一1断开,电源电压的供给被切断,电磁接触器52的电磁线圈52失磁,接点52一1断开,电动机M停止转动。这样就能够防止烧毁电动机。但是,随着时间的延长,过载继电器51的放热器冷却,双金属片恢复到原来的状态。B接点51一1自动复位、闭合,电磁接触器52的电磁线圈52重新激磁,电动机M重新运转。这时若继续保持超载状态,电动机又停止运转。
电动机M这样反复运转、停止,仍有发生烧毁电动机的可能。
