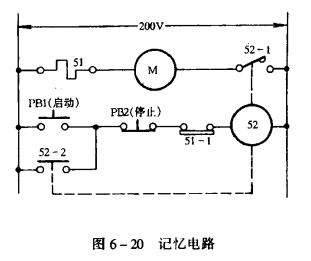

在操作电路中，使用手动操作自动复位的按钮开关PB1(启动开关),PB2(停止开关)和电磁接触器52的A接点52一1组成记忆电路，如图6一20所示。不使电动机M周而复始的反复运转、停止，就可以避免电动机M被烧毁。运转时，用手按下按钮开关PB1，电源电压通过按钮开关PB2、过载继电器51的B接点51一1，电磁接触器52的电磁线圈52被激磁，电磁接触器52的A接点52一1,52一2闭合，其中一个使电动机M运转，另一个供给电磁线圈52电源电压。把手从按钮开关PB1上拿开，接点PB1自动复位、断开。这时电磁接触器52的A接点52-2仍闭合，由此电路供给电磁线圈52电源电压，运转继续进行。
停止时，用手按下按钮开关PB2、 PB2断开。这时电源电压被切断，电磁接触器52的电磁线圈52失磁,52一1,52一2断开，电动机M停止运转。然后，把手从按钮开关PB2上拿开，接点PB2自动复位、闭合。这时按钮开关PB1处于断开状态，而且电磁接触器52的A接点也断开，电源电压被切断，电动机M处于停止运转状态。
在运转中，当电动机M处于超载状态的时候，过载继电器51起作用，接点51一1打开。电磁接触器52的电磁线圈52则失磁，电动机M停止运转。
按下按钮开关PB1，电动机M仍处于停止运转状态。
