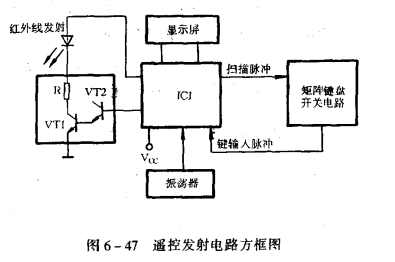

图6-47为遥控器发射电路方框图。遥控发射器是由专用的微电脑进行控制的。
发射器链翻矩阵电路由矩阵开关组成，它与微电脑控制板IC1内的扫描脉冲发生器和键盘信号编码器构成了键命令输人电路。当操作人员按下功能键时，相应的扫描脉冲通过按键开关输入到IC1，使IC1内的只读存储器中相应的地址被读出，进而产生相应的指令代码，再由指令编码器转换成二进制数字编码指示。
在IC1内，指令编码器输出的编码指令送到编码调制器。在编码调制器中，38kHz的载频信号被编码指令脉冲调制，形成调制信号。调制信号经缓冲级至激励管，由VTl , VT2组成的红外信号激励放大至足够的功率，去驱动红外发光管发出被38kHz调制信号调制的红外线，通过发射器前端的辐射窗向空间发射，此信号被空调遥控接收器所接收。
