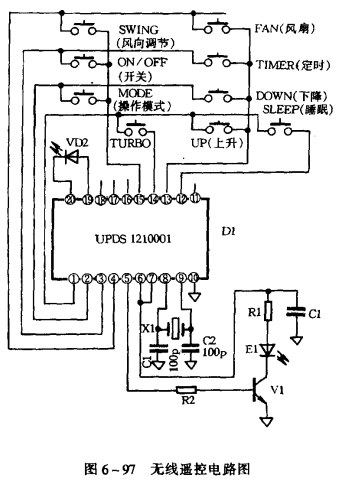

格力KF一25GW无线遥控器的电路如图6一97所示。
本电路由晶体振荡器、D1（UPDS 121000芯片）、功能键矩阵电路及红外发射电路组成。 晶振电路的作用是产生时钟脉冲，电容Cl,C2起微调作用。时钟脉冲经D1芯片内部电路分频以后送往定时门(定时门也在D1芯片内部)，由D1芯片⑫、⑬、⑭、⑮脚输出4种相位不同的扫描脉冲，对矩阵键盘进行扫描，各功能键起编码作用，各功能键与D1芯片第①、②、③、④脚组成键盘输入电路，当某一功能键按下时，D1芯片内的微控制器经过分析判断，D1芯片的第⑤脚将输出控制脉冲，D1输出的指令码加到红外激励管V1的基极，放大后从集电极输出加到红外发射管E1,在调制信号的激励下，E1被导通，产生红外线向空间辐射，VD2为开机指示发光二极管。E1发出的红外线信号则由室内机组红外接收器接收。并转换成数字信号，输入主机微电脑芯片，去控制相关电路的工作状态。
