非自动切换电器——船形开关的结构原理

船形开关又称转换开关，在空调器的电气控制中，用来作为冷热泵转换开关，以及作为其他辅助电器(如导向电动机、这通电磁阀等)的电源开关。

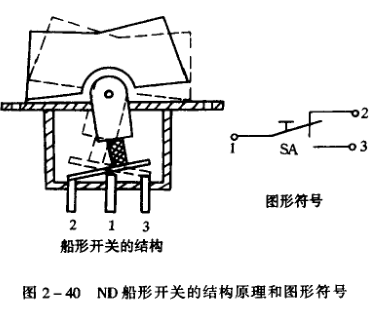

图2-40为ND船形开关的结构原理和图形符号。图中只画出了它的一组触点。在图示实线:位置时的这组触点中,动触桥1与静触点2组成动断触点系统,与静触点3组成动合触点。按下开关,如图示虚线位置时,动触桥1与静触点3组成动断触点,与静触点2组成动合触点。为满足控制上的需要,在一只船形开关上可有两对动断、动合触点。
