过欠压检测保护电路如何工作?

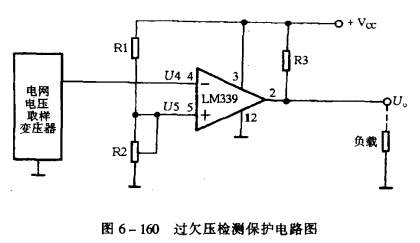

电网电压过欠压检测保护电路如图6一160所示。

当电网电压正常时，LM339的U4 <U5,输出开路，过压保护电路不工作。当电网电压大于额定电压的10%时，U4> U5，比较器翻转，输出为0v，为后级提供触发脉冲，过压保护电路工作，它一方面使压缩机停止工作，另一方面故障报警。用作欠电压检测电路时只要将取样信号的输入端与设定值的输入端对调即可。如果电网电压小于额定电压的10%时，U5> U4，比较器翻转使欠压保护电路工作，切断压缩机电饭，显示故障信号。
