空调器3分钟延时电路如何工作?

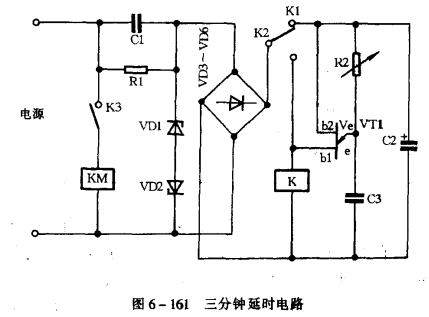

三分钟延时电路的种类繁多，控制方式也各不相同。如图6一161所示为一种简单的延时电路。

当接通交流电源时，电容器C3通过电阻R2开始充电，继电器K无电不工作，压缩机控制接触器KM无电，压缩机不工作。当电容C3上的电压充到调定值时，单结晶体管VTI导通，继电器K通电吸合，其触点K1断开，K2闭合自锁,K3接通,KM得电，使压缩机运转。

如果电x切断马上通电，它就自动延时3分钟才供给KM电源，从而有效地保护了压缩机。调节R2的阻值可改变C3的充电时间，相应地也就改变了延时时间。
