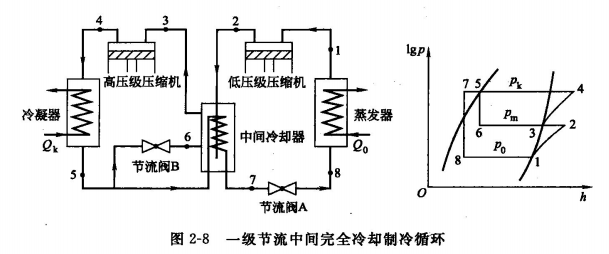

一级节流中间完全冷却的双级压缩制冷循环是目前活塞式、螺杆式等制冷机最常用的双级压缩制冷循环形式,使用氨制冷剂,其制冷循环原理图及相应的lgp-h图如图2-8所示。
一级节流中间完全冷却的双级压缩制冷循环的工作过程如下:来自蒸发器的制冷剂蒸气(状态1点)被低压级压缩机吸入,由蒸发压力p0压缩至中间压力pm(状态2点),进入中间冷却器,在中间冷却器中与中间压力下的该制冷剂饱和液体混合,由过热蒸气冷却成为中间压力Pm下的饱和蒸气(状态3点),同时中间冷却器中部分饱和液体吸热汽化。冷却后的低压级排气与中间冷却器内产生的制冷剂燕气一起进入高压级压缩机,被压缩至冷凝压力Pk(状态4点),排出后进人冷凝器,在冷凝器中被冷却冷凝成饱和液体(状态5点)。冷凝器出来的制冷剂液体分成两路:主要一路液体经中间冷却器的盘管内放出热量,过冷后(状态7点)经节流阀A直接节流至蒸发压力P0(状态8点),进入蒸发器汽化吸热制冷;另一路液体(少部分)(状态5点)经节流阀B由冷凝压力p、节流至中间压力pm(状态6点)后进入中间冷却器,利用这部分制冷剂的汽化来冷却低压级压缩机排入中间冷却器的过热蒸气和使中间冷却器盘管中的高压制冷剂液体过冷,然后与低压级排气和节流时闪发的气体一起进入高压级压缩机。从以上循环过程可知,高、低压缩机的制冷剂循环量不相同,高压压缩机的流量大于低压压缩机的流量。
从图2-8的压焓图中,可以直接看出,双级压缩循环比单级循环在蒸发温度较低的情况下,有很大的改善。
①系统的压力比由单级压力比Pk/P。降为高压级Pk/Pm和低压级Pm/P0,大大降低了压力比。②压缩机的排气温度由单级压缩的减降低到高压级t4和低压级t2。③由于进入蒸发器的制冷剂节流前在中间冷却器中已充分预冷,所以节流后产生的闪发蒸气减少,单位质量制冷量提高。
