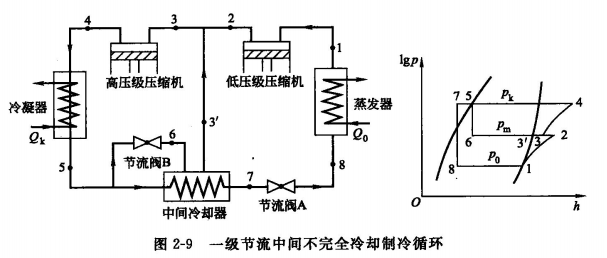

一级节流中间不完全冷却的双级压缩制冷循环一般使用氟利昂制冷剂,主要用于中、小型制冷系统。其制冷循环原理图及相应的Igp-h如图2-9所示。
其循环与图2-8所示的循环主要区别在于:低压级压缩机排出的中压蒸气(状态2点)不进入中间冷却器中冷却,而是与中间冷却器出来的制冷剂蒸气(状态3'点)在管道中相互混合被冷却,然后一起(状态3点)进入高压级压缩机压缩。理论循环一般认为中间冷却器出来的制冷剂状态为饱和蒸气,因此与低压级排气混合后得到的蒸气具有一定的过热度,高压级压缩机吸入的是中间压力Pm下的过热蒸气,这就是所谓的“中间不完全冷却”。
这种制冷循环特别适用于R22, R134a等氟利昂制冷系统。
