什么是二级节流中间完全冷却循环?

   2020-03-06 和平3335

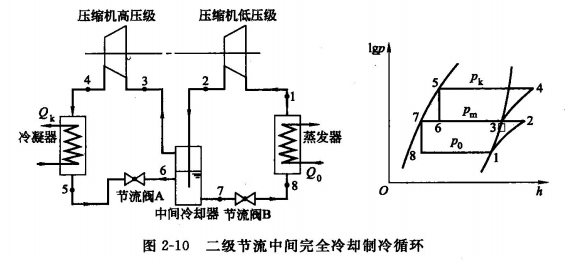

核心提示:二级节流中间完全冷却的双级压缩制冷循环一般适宜于氨离心式双级压缩制冷系统。其工作原理图及相应的lgp-h如图2-10所示。

二级节流中间完全冷却的双级压缩制冷循环一般适宜于氨离心式双级压缩制冷系统。其工作原理图及相应的lgp-h如图2-10所示。



二级节流中间完全冷却的双级压缩制冷循环的工作过程是:来自发器的青岛制冷剂饱和蒸气(状态1)被压缩机低压级吸,并压缩到中间压力Pm(状态2),排中间冷却器,被其中的制冷剂液体冷却成为饱和蒸气(状态3),同时中间冷却器中的一部分液体制冷剂吸热变为饱和燕气,两者一起进压缩机高压级,再次被压缩到冷凝压力Pk(状态4),进冷凝器并冷凝成饱和液体(状态5),经节流阀A降压到中间压力Pm(状态6),并进人中间冷却器而分离成气和液体两部分。在中间冷却器中,液体制冷剂的一小部分用于冷却低压级的排气变成蒸气,并随同低压排气、节流产生的蒸气一同被高压级吸回;液体制冷剂的大部分(状态7)则经节流阀B节流到蒸发压力P0(状态8),并进入蒸发器制取冷量,循环如此周而复始地进行。

二级节流中间完全冷却的优点是可以消除一级节流中间冷却器盘管的传热温差。因此,在其他参数相同时,循环的制冷系数比一级节流略高。它的缺点是当压缩机排气中含油时,特别是对氨制冷机,会在中间冷却器中积油,因此,这一循环对活塞式、螺杆式制冷系统不太适宜,而较适宜于氨离心式制冷系统。
