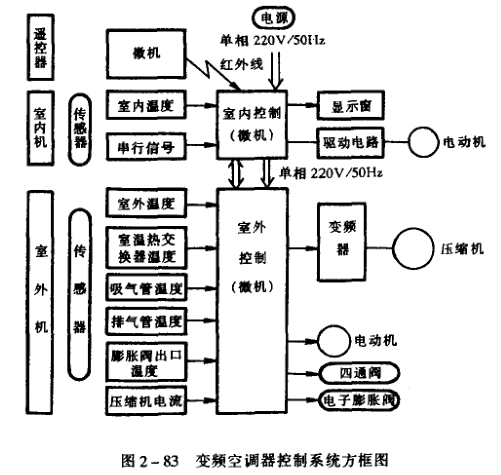

图2-83是变频空调器控制系统方框图,由图可见在室内机和室外机的两个单元中,都有以微机为核心的控制电路,两个控制电路仅用两根电力线和两根信号线(上海一夏普变频空调器采用一根信号线，借用零线的方式)进行传输，相互交换信息并控制机组正常工作。室内机组接收的信号有:遥控器指定运行状态的控制信号;室内温度传感器信号;蒸发器温度传感器信号;反映室内风机电动机转速的反馈信号。微机芯片接收到上述信号之一后,经分析运算便发出一组控制信号,其中包括室内风机转速控制信号;压缩机运转频率的控制信号;显示部分的控制信号(主要用于故障诊断);控制室外机传送信息的串行信号。
室外微机同时监控接收的信号有:来自室内机的串行信号;电流传感器信号;电子膨胀阀出、入口温度信号;吸气管温度信号;压缩机壳体温度信号;大气温度传感信号;变频开关散热片温度信号;除霜时冷凝器温度信号等八种。室外微机芯片根据接收到的上述信号,经判断运算后发出控制信号,其中包括室外风机的转速控制信号;控制压缩机运转的控制信号;四通疾的切换信号;电子膨胀阀控制制冷剂流量的信号;各安全电路、保护电路的监控信号;显示部分的控制信号(主要用于故障诊断);控制室内机传送除霜信号的串行信号等。
