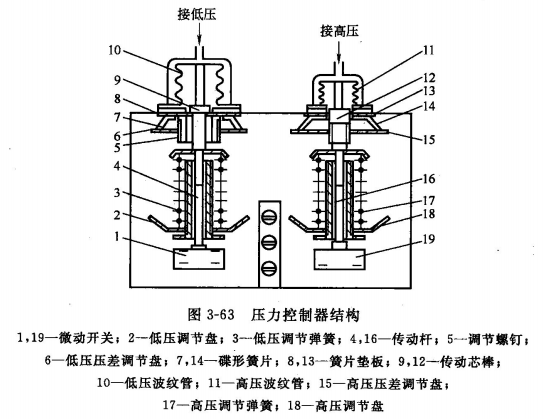

下面以机械式高低压压力控制器为例说明其工作原理,它的结构如图3-63所示。内部触点位置如图3-64所示。
低压气体通过毛细管进入低压波纹管10,若低压气体的压力大于设定值时,由波纹管的弹力通过传动芯棒9、传动杆4克服弹簧3的预紧力,按下微动开关1的按钮,微动开关的常开触点接通济南压缩机的控制电路,压缩机正常运行。若吸气压力低于设定值时,则调节弹簧3的弹力克服波纹管的弹力,将传动芯棒9抬起,消除传动杆4对微动开关1的压力,再由开关自身的弹力使开关抬起,于是电路断开,压缩机停止运行。
高压气体通过毛细管进入高压波纹管11,当其压力小于设定值时,弹簧17克服波纹管11的压力,把传动杆16抬起,微动开关19的常闭触点靠自身弹力抬起,使电路闭合,压缩机正常运行,若压缩机排气压力超过设定值时,高压波纹管11上的压力克服弹簧17的弹力,传动杆16下移,按下微动开关19,使电路断开,压缩机停止运行。
压力控制器高、低压压力的设定值,可通过转动高、低压压力调节盘调节弹簧预紧力来改变。高、低压力下限和上限差动压力值,可通过高、低压压差调节盘调节碟形弹簧预紧力来改变。
在压力控制器中,低压压力控制器的设定值是使触点断开的压力,使触点自动闭合的压力值为:设定压力+差动值。高压压力控制器的设定值是使触点断开的压力,允许触点接通的压力为:设定压力一差动值。
