空调器电气控制系统故障的检查方法——电路检查

   2020-03-13 和平3309
核心提示:当空调器电气控制系统发生故障时,可从以下几个方面去检查。

当空调器电气控制系统发生故障时,可从以下几个方面去检查。

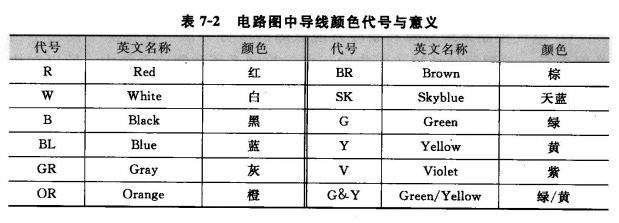

a.空调器的电路形式和导线代号空调器的电路形式多样,进口与国产空调器在电路绘制和符号表示上也不尽相同,但也有其共同的特点。在阅读电路图时,首先应将电路分类,确定该台空调器的结构和控制方式,掌握电路的特征,一般空调器生产厂家提供的电路图多为电气原理图。为方便检修,在电路导线侧标注出该导线的颜色,有的用中文,也有的采用代号,这对于理清电路和对照检查很有帮助。表7-2所示为一般常用的导线颇色代号。由于各生产厂家尚未完全按照统一的国家标准绘制电路图,同样的元器件在不同的电路中有不同的符号和代号。在阅读电路图时,也要将这些电气元件符号与实物一一对应。



b.电路图与电器实物对照检查读懂电路图是进行电气系统检修的前提。从电路图中可以了解到:空调器是由哪些电气元件组成的,它们之间的接线关系如何,以及空调器是如何操作、如何控制的等。阅读电路图时应明确该空调器的控制方式及电路分类,同时要分清主电源执行电路和供给控制部件的控制回路。对于主电路,它有供电回路线;对于控制电路,它有信号输人和输出控制线,用于控制各种负载

在看懂电路图的基础上,可根据电路图中列出的元器件表来识别元器件,并将元器件与电器实物对应,弄清电器件的端子号以及它们之间的接线关系,然后将电路图中所有元器件分成控制电器、检测电器、执行电器和保护电器等。

实际连接的导线看似很乱,只要耐心仔细地与原理图反复核对,不难分清各条导线的来龙去脉,从而知道电路连接是否有错误,电气元件是否有故障。在未查清各导线的用途之前,不要盲目拆卸连接导线,以免恢复连接时出现错误,也可防止损坏电气元件或出现事故。
