安装位置

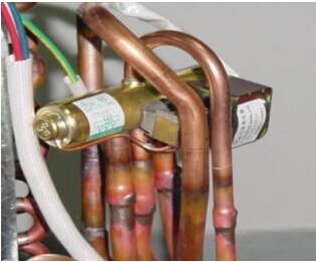

四通阀设在室外机.因此四通阀线圈也设计在室外机,线圈在四通阀上面套着,取下固定螺钉,可发现四通阀线圈共有2根蓝色的引线。
综述
①英文符号:4V, VALVE。②线圈得到供电,产生的电磁力移动四通阀内部衔铁,在两端压力差的作用下,带动阀芯移动,从而改变制冷剂在制冷系统中的流向,使系统根据使用者的需要工作在制冷或制热模式。四通阀线圈不在四通阀上面套着时,不能向线圈通电;如果通电则会发出很强的“嗡嗡”声,容易损坏线圈。
使用万用表电阻档测量四通阀线圈阻值
①在室外机接线端子处测量:定频空调器接线端子上共有5根引线,1根为N零线公共端、1根接压缩机、1根接室外风机、1根接四通阀线圈、1根接地线。将万用表的1支表笔接N零线公用端,一支表笔接室外机接线端子上的蓝线(本机为3号),实测阻值约为1. 4kΩ。
②取下四通阀线圈单独测量:表笔直接侧量2个接线端子,实测阻值和在室外机接线端子上测量的相等,约为1. 4kΩ。

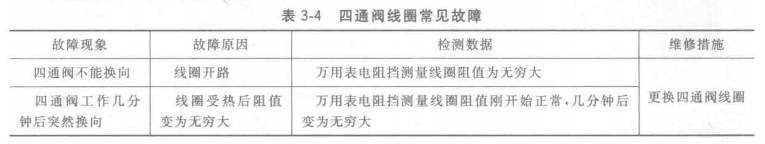

常见故障 四通阀线圈常见故障见表3-4。
