(2)根据实际接线判断引线功能

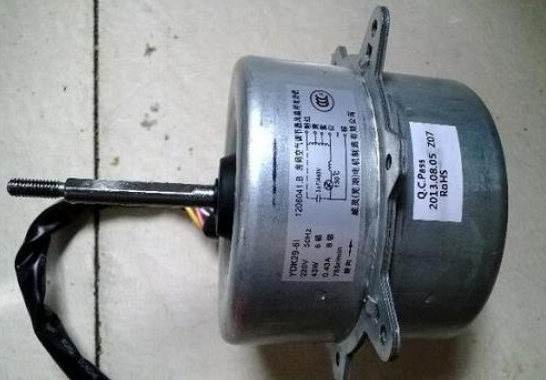

室外风机共有3根引线:只接室外机接线端子上电源1.端,引线为公共端(C);接电容和电源N端,引线为运行绕组(R);只接电容,引线为启动绕组(S)。
(3)使用万用表电阻挡测量线圈引线阻值
使用单相交流220V供电的电机,内设的运行绕组和启动绕组在实际绕制铜线时,由于运行绕组起主要旋转作用,使用的线径较粗,且匝数少,因此阻值小一些;而启动绕组只起启动的作用,使用的线径较细.且匝数多,因此阻值大一些。
每个绕组共有2个接头,因此2个绕组共有4个接头,但在电机内部,将运行绕组和启动绕组的一端连接一起作为公共端.只引出1根引线,因此电机共引出3根引线。
①测量3根引线阻值 逐个测量室外风机的3根引线限值,会得出3次不同的结果,YDK48-6 H电机实测阻值依次为229Ω, 102Ω, 127Ω,其中最大阻值229Ω为启动绕组+运行绕组的总数,最小阻值102Ω为运行绕组阻值,127Ω为启动绕组阻值。
说明:测量室外风机线圈阻值时。应当用手扶住轴流扇叶再测量,可以防止扇叶转动、电机产生感应电动势干扰万用表显示数据。
②找出公共端 在最大的阻值229Ω中,表笔接的引线为启动绕组和运行绕组,空闲的1根引线为公共端(C)。
③找出运行绕组和启动绕组 一支表笔接公共端,另一支表笔测最另外2根引线限值,限位小的引线为运行绕组(R),阻值大的引线为启动绕组(S)。
④如电机功率较小,常见在20 w以下时,有些型号的电机实侧运行绕组阻值大、启动绕组阻值小。
