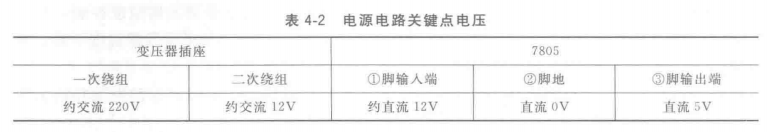

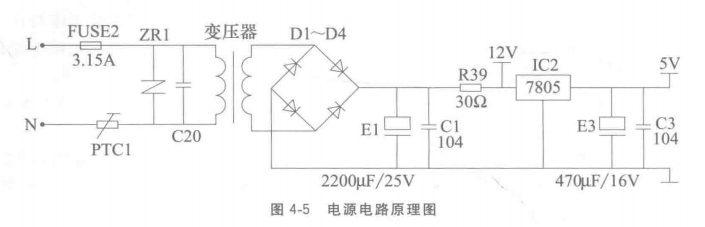

电源电路原理图见图4-5,关键点电压见表4-2。电路的作用是将交流220V电压降压、整流、滤波、稳压后转换为直流12V和5V为主板供电。
电容C20为高频旁路电容,用以旁路电源引入的高频干扰信号。FUSE2 (3.15A保险管)、ZR1(压敏电阻)组成过压保护电路,输入电压正常时,对电路没有影响;而当电压高于交流约680V时,ZR1迅速击穿,将前端FUSE2保险管熔断,从而保护主板后级电路免受损坏。
交流电源L端经保险管FUSE2, N端经PTC 1电阻分别送至变压器一次绕组插座,这样变压器一次绕组输入电压和供电插座的交流电源相等。PTC1为正温度系数的热教电阻,阻值随温度变化而变化,作用是保护变压器绕组。
变压器、D1~D4(整流二极管)、El(主滤波电容)、C1组成降压、整流、滤波电路,变压器将输人电压交流220V降低至约交流12V从二次绕组输出,至由D1~D4组成的桥式整流电路,变为脉动直流电(其中含有交流成分),经E1滤波,滤除其中的交流成分,成为纯净的约12V直流电压,为主板12V负载供电。
R39为保护电阻,当负载短路引起电流过大时,其开路断开直流12V供电,从而保护变压器绕组。
IC2, E3, C3组成5V电压产生电路;IC2 (7805)为5V稳压块,输入端为直流12V,经7805内部电路稳压.输出端输出稳定的直流5V电压,为5V负载供电。
说明:本电路没有使用7812稳压块。因此直流12V电压实测为直流11-16V,随输入的交流220V电压变化而变化。
