冷凝器的作用是冷却从压缩机出来的高温制冷剂。冷却它的方式通常有两种,一种是风冷式,一种是水冷式。所谓的水冷式冷凝器,如图3-1所示,就是用一个壳管式的换热器,制冷剂走在壳层(铜管外侧),铜管内部走水,利用冷却水来带走制冷剂的热量。冷却水带着壳管式冷凝器的热量,这些热量通过冷却塔散热后降温,重新回到系统中继续冷却。

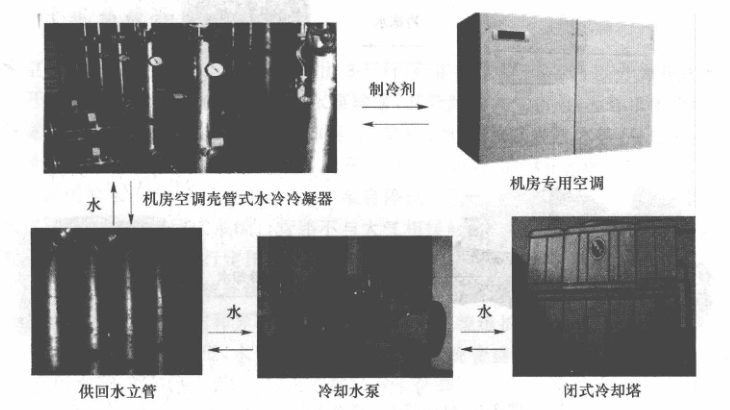

这种方式一般应用在风冷空调无法布置的场合,每层机房恒温恒湿空调机组的冷凝器(相当于室外机)集中放置,与室内机采用铜管连接,减少了楼层冷却水管施工量,避免在机房内布设水管。典型机房精密空调水冷系统如图3-2所示。
