外形和作用
7805和7812使用在直流电压的稳压电路中,作用是在电网电压变化时保持主板直流5V和12V电压的稳定,设计在主滤波电容附近,由于成本的考虑及直流12V负载情况,部分主板设计时取消了7812稳压块。

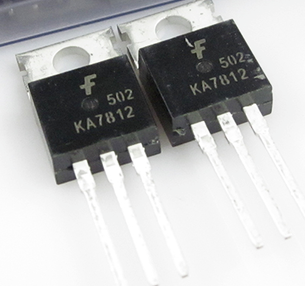

7805和7812均设有3个引脚,从左到右依次为:输入端、地、输出端,最高输出电流为1.5A,最高输入电压为直流35V。有铁壳和塑封两种封装方式,使用铁壳封装时,铁壳(即散热片)和地脚相通。
78后面的数字代表输出正电压的数值,以“V”为单位。5V稳压块表面印有7805字样,其输出端为稳定的5V,12V稳压块表面印有7812字样,其输出端为稳定的12V。前面英文字母为生产厂家或公司代号,后缀为系列号。
测量7812输入端和输出端电压 使用万用表直流电压挡测量7812的输入端和输出端电压。
说明:示例主板为中意某型号挂式空调器上所使用,7812设有散热片,为使图片清晰,测量时取下了散热片。
①测量7812输入端电压 黑表笔接②脚地(实测时接铁壳也可以)、红表笔接①脚输入端,实测电压约为19V,此电压由变压器二次绕组经整流滤波电路直接提供。因此随电网电压变化而变化。如果实测电压为0V,常见为变压器一次绕组开路、或整流滤波电路出现故障。
②测量7812输出端电压 黑表笔接②脚地、红表笔接③脚输出端,正常电压约为稳定的直流12V;如果实测电压为0V,常见为7812损坏或12V负载有短路故障。
测量7805输入端和输出端电压 选用美的K FR-32G W / DY-T3挂式空调器室内机主板,未设7812稳压块,测量7805输入端和输出端电压。
①测量7805输入端电压 黑表笔接②脚地、红表笔接①脚输入端,实测电压约为14V,此电压由变压器二次绕组经整流滤波电路直接提供,因此随电网电压变化而变化。如果实侧电压为0V,常见为变压器一次绕组开路、或整流滤波电路出现故障。
说明:如果室内机主板设有7812稳压块,则7805输入端电压为稳定的直流12V。
②测量7805输出端电压 黑表笔接②脚地、红表笔接③脚输出端,正常电压为稳定的直流5V;如果实测电压为0V,常见为7805损坏或5V负载有短路故障。
