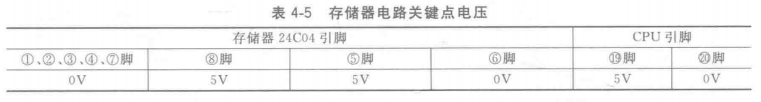

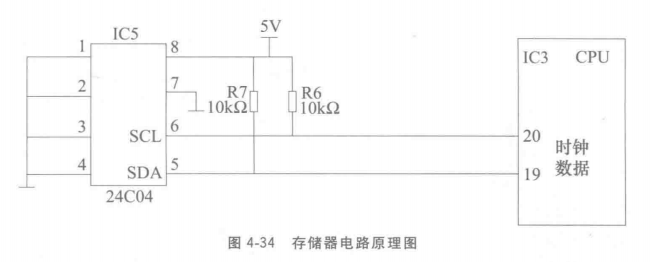

存储器电路原理图见图4-34,关键点电压见表4-5,电路作用是向CPU提供工作时所需要的数据。
室内机主板使用的存储器型号为24 C04,通信过程采用I²C总线方式,即IC与IC之间的双向传输总线,它有两条线:即串行时钟线(SCL)和串行数据线(SDA)。时钟线传递的时钟信号由CPU输出,存储器只能接收;数据线传送的数据是双向的,CPU可以向存储器发送信号,存储器也可以向CPU发送信号。
使用万用表直流电压挡,测量存储器24C04引脚电压。实测⑤脚电压为5V,⑥脚电压为0V。说明在测量电压时CPU并没有向存储器读取数据,也就是说CPU未向存储器发送时钟信号。
