电流互感器 电流互感器其实也相于一个变压器,一次绕组为在中间孔穿过的电源引线(通常为压缩机引线),二次绕组安装在互感器上。
检测压缩机引线 美的KFR-26GW/DY-B (E5)室内机主板上,电流互感器中间孔穿入压缩机引线,,说明CPU检测为压缩机电流;如果电流互感器中间孔穿入交流电源L输入引线,则CPU检测为整机运行电流。

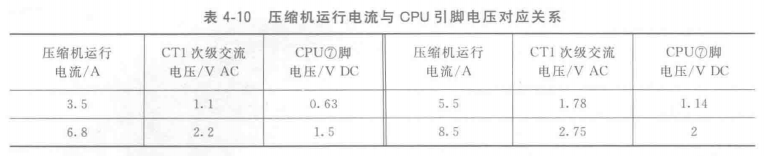

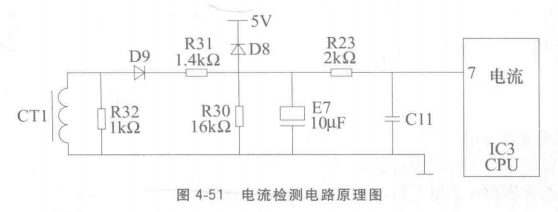

工作原理 电流检侧电路原理图见图4-51,济南压缩机运行电流与CPU引脚电压的对应关系见表4-10。
当压缩机引线(相当于一次绕组)有电流通过时,在二次绕组感应出成比例的电压,经D9整流、E7滤波、R31和R30分压,再经R23送至CPU的⑦脚(电流检侧引脚),CPU(⑦脚)根据电压值计算出压缩机实际运行电流值,再与内置数据相比较,即可计算出压缩机工作是否正常,从而对其进行控制。
测量电流互感器二次绕组阻值 使用万用表电阻挡,测量电流互感器的二次绕组引脚阻值,实测为483Ω;如果实测为无穷大,则为绕组开路损坏。
卧式电流互感器 在实际应用中,还有一种卧式电流互感器,这种电流互感器未设检测引线穿入孔,而是直接焊在主板上面,实测一次绕组阻值为0Ω,二次绕组阻值为560Ω。
