显示方式
美的KFR-26GW/DY-B (E5)空调器使用指示灯+数码管的方式进行显示，室内机主板和显示板组件由一束8根的引线连接。
显示板组件共设有5个指示灯:智能清洁、定时、运行、强劲、预热/化霜;使用1个2位数码管，可显示设定温度、房间温度、故障代码等，由集成块HC164驱动5个指示灯和数码管。
工作原理
①HC164引脚功能 HC164为8位串行移位寄存器，共有14个引脚，其中⑭脚为5V供电、⑦脚为地;①脚和②脚为数据输入(DATA)，2个引脚连在一起接主板CPU①脚;⑧脚为时钟输人(CLK)，接主板CPU②脚;⑨脚为复位，实接直流5V;③~⑥脚、⑩~⑬脚共8个引脚为输出，接指示灯和数码管。

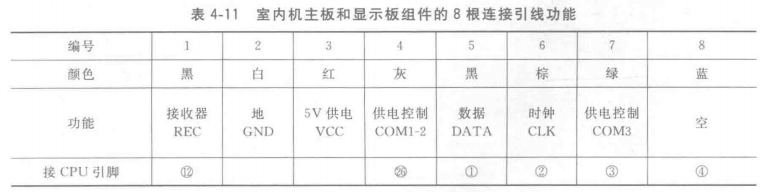

②室内机主板和显示板组件的8根连接引线功能 见表4-11。其中COM1-2和COM3为显示板组件上数码管5V供电引脚的控制引线。
③控制流程 主板CPU②脚向显示板组件上IC201 (HC164)发送时钟信号，CPU①脚向HC164发送显示数据的信息，HC164处理后驱动指示灯和数码管;CPU③脚和④脚输出信号控制数码管5V供电的接通与断开。
