作用 步进电机是一种将电脉冲转化为角位移动的执行机构，通常使用在挂式空调器上面，设计在室内机右侧下方的位置，固定在接水盘上，作用是驭动导风板上下转动，使室内风机吹的风到达用户需要的地方。
说明:挂式空调器左右导风板一般为手动调节，目前的柜式空调器也有使用步进电机调节上下或左右导风板的。
工作原理 步进电机线圈驱动方式为4相8拍，共有4组线圈，电机每转一圈需要移动8次。线圈以脉冲方式工作，每接收到一个脉冲或几个脉冲，电机转子就移动一个位置，移动距离可以很小。

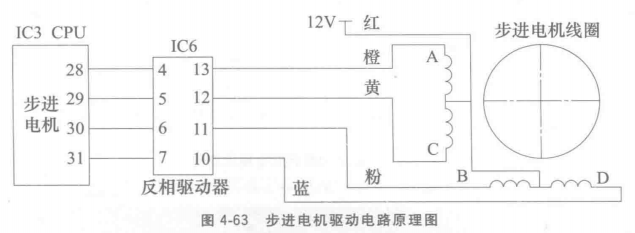

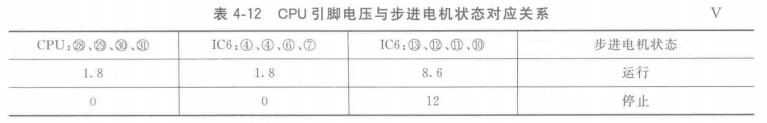

步进电机驱动电路原理图见图4-63。CPU引脚电压与步进电机状态的对应关系见表4-12。
CPU28~31脚输出步进电机驱动信号，至反相驱动器IC6的输入端④~⑦脚;IC6将信号放大后在⑬~⑩脚反相输出，驱动步进电机线圈;步进电机按CPU控制的角度开始转动，带动导风板上下摆动，使房间内送风均匀，到达用户需要的地方。
室内机主板CPU经反相驱动器放大后将驱动脉冲加至步进电机线圈，如供电顺序为:A-AB-B-BC-C-CD-D-DA-…电机转子按顺时针方向转动，经齿轮减速后传递到输出轴.从而带动导风板摆动;如供电顺序转换为:A -AD -D-DC-C-CB-B-BA-A…，电机转子按逆时针方向转动，带动导风板朝另一个方向摆动。
