空调器使用热泵式制热系统,即吸收室外的热量转移到室内,以提高室内温度。如果室外温度低于0℃以下时,空调器的制热效果将明显下降,辅助电加热就是为提高制热效果而设计。

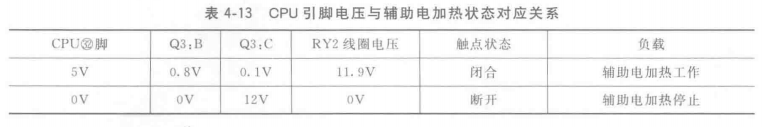

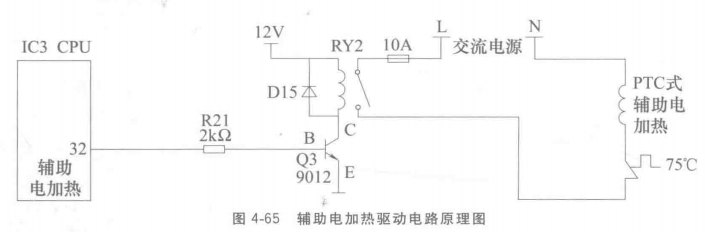

辅助电加热驱动电路原理图见图4-65, CPU引脚电压与辅助电加热状态的对应关系见表4-13。
CPU32脚、电阻R21、三极管Q3、二极管VD15、继电器RY2组成辅助电加热继电器驱动电路,工作原理和室外风机继电器驱动电路相同。当CPU32脚为高电平5V时,三极管Q3导通,继电器RY2触点闭合,辅助电加热开始工作:当CPU32脚为低电平0V时,Q3截止,RY2触点断开,辅助电加热停止工作。
