连接引线 室外机电控系统的负载有压缩机、室外风机、四通阀线圈共3个,室外机电路将3个负载连接在一起。
室外机接线端子共有4个,分别为:1号接压缩机公共端、2号为公用零线N, 3号接四通阀线圈、4号接室外风机;其中2号公用零线N通过引线分别接压缩机线圈和室外风机线圈的公共端、四通阀线圈其中的1根引线,地线直接固定在室外机电控盒的铁皮上面。

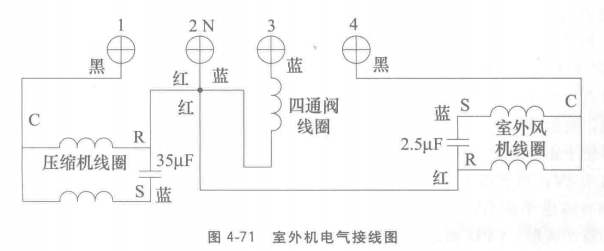

工作原理 室外机电气接线11见图4-71。
①制冷模式室内机主板的压缩机和室外风机继电器触点闭合,从而接通L端供电,与电容共同作用使压缩机和室外风机启动运行,系统工作在制冷状态,此时3号四通阀线圈的引线无交流220V供电。
②制热模式室内机主板的济南压缩机、室外风机、四通阀线圈继电器触点闭合,从而接通L端供电,为1号压缩机和3号四通阀线圈、4号室外风机提供交流220V电源,压缩机、四通阀线圈、室外风机同时工作,系统工作在制热状态。
