作用 过零检测电路的作用可以理解为给CPU提供一个标准，起点是零电压，晶闸管导通角的大小就是依据这个标准确定的。也就是说PG电机高速、中速、低速、微速均对应一个导通角，而每个导通角的导通时间是从零电压开始计算的，导通时间不一样，导通角度的大小就不一样，因此电机的转速就不一样。

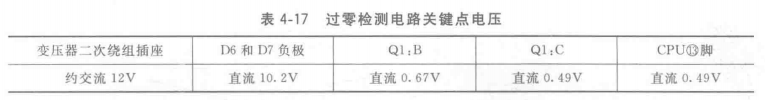

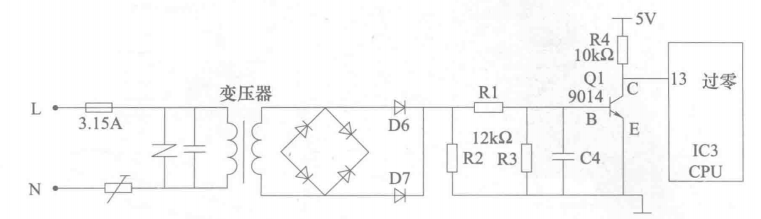

工作原理 过零检测电路原理图见图4-73，关键点电压见表4-17，由CPU⑬脚，二极管D6和 D7，电容C4，三极管Q1，电阻R1, R2, R3, R4组成。
取样点为变压器二次绕组插座，变压器二次绕组插座的约交流12V电压，经D6和D7全波整流，电阻R1, R2, R3分压，电容C4滤除高频成分，送至三极管Q1的基极B。当交流电源位于正半周时，B极电压高于0.7V， Q1集电极C和发射极E导通，CPU⑬脚为低电平约0.1V;当交流电源位于负半周时，B极电压低于0.7V，Q1 C极和E极截止，CPU⑬脚为高电平约5V。通过三极管Q1的反复导通、截止，在CPU⑬脚形成频率为100Hz的脉冲波形，CPU通过计算，检测出输入交流电源电压的零点位置。
