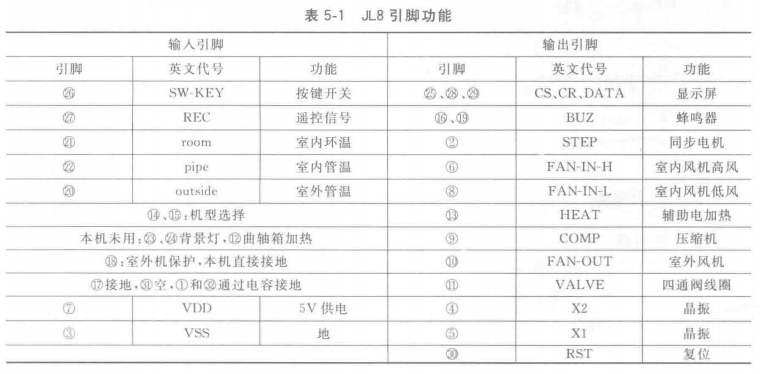

CPU引脚功能 CPU型号:MC68HC908,美的厂家掩膜为JL8CSPE6L39J,简称“JL8",适用于单相或三相供电的柜式空调器电控系统,共有32引脚,引脚功能见表5-1。
主板背面 本机(或其他型号空调器目前的机型)室内机主板背面大位使用贴片元件,可降低成本并提高稳定性。

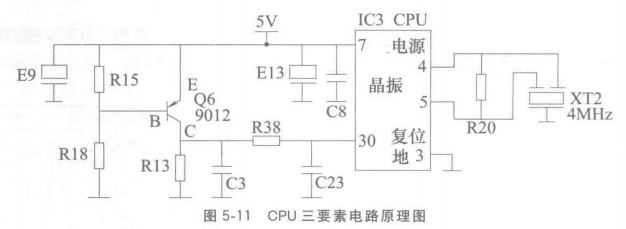

工作原理 CPU三要素电路原理图见图5-11。工作原理和挂式空调器相同,电路作用是为CPU提供必要的工作条件。
7805输出的直流5V电压直供CPU⑦脚电源引脚,XT2晶振和CPU内部电路共同产生稳定的4MHz时钟信号,复位电路将CPU内部程序清零。
