连接引线 室内机主板和显示板使用1束7根的连接线连接,室内机主板插座上有2个引针未安装引线。

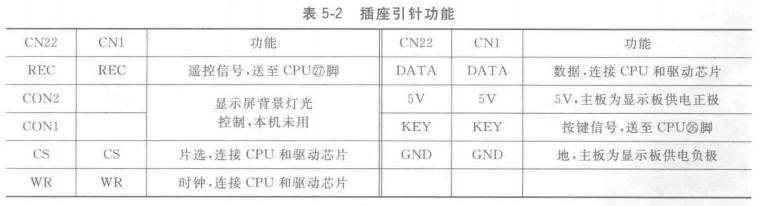

插座引针功能 室内机主板插座代号为CN22,共有9个引针,其中有2个为空针不起作用;显示板插座代号为CN1,共有7个引针,和CN22插座的引针一一对应。引针功能见表5-2。
显示屏显示原理

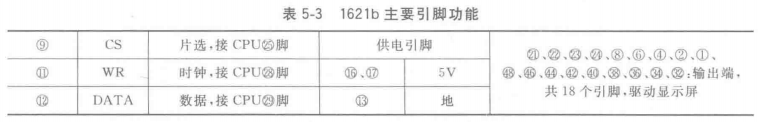

①显示屏驱动芯片1621b LCD显示屏使用的驰动芯片为1621b,1621b是128 (32X4)点阵式存储器映射多功能LCD驱动集成电路,共有48个引脚,在本机应用时有许多为空脚,主要引脚见表5-3。
1621b的⑨脚为片选信号输入端,由CPU25脚控制,引脚为高电平时,数据不能读入和写出,并对申行数据接口电路复位;引脚为低电平时,室内机主板CPU和1621b之间可以传输数据和命令。11脚为时钟信号输入端,由CPU28脚控制。12脚为串行数据的输入和输出,和CPU29脚相连,CPU输出的显示命令就是由此脚发出的。
②显示屏控制流程 空调器上电时,CPU片选引脚为高电平,对1621b进行复位,显示屏字符全部显示,约2s后全灭,进入正常的待机状态。当CPU需要控制显示屏显示字符时,25脚片选1621b⑨脚,CPU28脚向1621b11脚发送时钟信号,将需要显示字符的命令由CPU29脚输出,送至1621b12脚,1621b处理后,驱动显示屏按CPU命令显示相应的字符。
