同步电机安装位置
同步电机通常使用在柜式空调器上面,安装在室内机上部的右侧。作用是驱动导风板左右转动,使室内风机吹出的风到达用户需要的地方。
说明:柜式空调器的上下导风板一般为手动调节,但目前的部分空调器改为了自动调节,且通常使用步进电机驱动。
同步电机实物外形
示例同步电机型号为SM014 B,共有2根连接引线,1根地线。工作电压为交流220V,频率为50Hz、功率为4W,每分钟转速约5圈(5r/min)。
工作原理

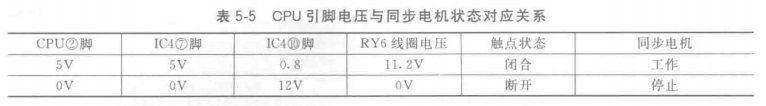

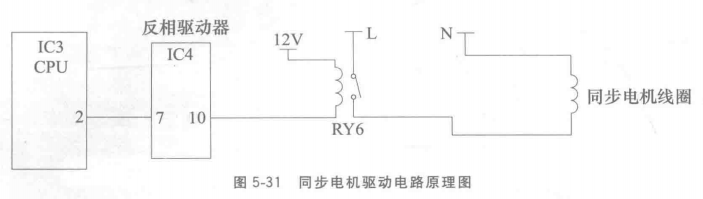

同步电机驱动电路原理图见图5-31,CPU引脚电压与同步电机状态的对应关系见表5-5。
同步电机工作电压为交流220V,由继电器提供;CPU输出信号经反相驱动器放大,驱动继电器线圈,工作原理和挂式空调器的继电器驱动电路相同。
CPU②脚为同步电机控制引脚,当CPU接收到信号需要控制同步电机运行时,引脚电压由低电平0V变为高电平5V,送到反相驱动器IC4的⑦脚,IC4内部电路翻转,⑩脚为低电平约0. 8V,继电器RY6线圈电压约11. 2V,产生电磁吸力使触点闭合,同步电机线圈接通交流电源220V,电机转子开始转动,带动左右导风板旋转;如CPU需要控制停止运行时,②脚变为低电平0V,反相驱动器停止工作,RY6线圈电压为直流0v,触点断开,同步电机因无供电也停止运行。
内部构造
同步电机内部构造由外壳、定子(内含线圈)、转子、变速齿轮、输出接头、上盖、连接引线及插头组成。
测量同步电机线圈阻值
同步电机只有2根引线,使用万用表电阻挡,测量引线阻值,实测约为8. 6kΩ根据型号不同,阻值也不相同,某型号同步电机实侧阻值约10kΩ。
