由于过去机房负载密度小,不正确的气流分配不会造成严重的问题。然而越来越高密度的负载,开始考验现在的气流分配单元,使一些问题逐步显现出来,例如所有机柜朝向同一方向设计,大多数情况出于美观的考虑,但实际上耗费了冷量资源和成本,下面介绍有关气流分配中送风口与回风口的设计。
机柜内气流路径和机柜布局是引导空气流通改进制冷效果的关键因素,但要确保最佳制冷效果,还有一个关键因素:送风口与回风口设计。
通风口的位置不当会使冷空气在到达设备前与热空气混合,从而引发上述各种效率问题和额外成本。送风口或回风口位置不当的情况很常见,几乎会抵消所有冷热通道设计的优势。

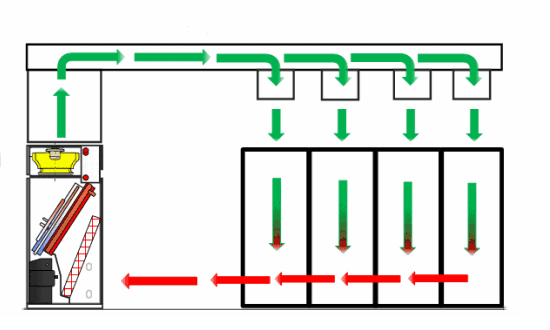

送风口设计的关键在于将其置于尽可能接近设备进气口的位置,将冷空气限制在冷通道内。对于地板下送风方式的机房,意味着要将打孔地板放置于冷通道内。上送风与下送风系统一样有效,但关键还是要将回风口设置于冷通道的上部,而且这些通风口的设计必须能引导空气向下进入冷通道(而不是横向扩散)。在上送风系统与下送风系统中,任何通风口若位于不运行设备的区域,均应暂时关闭。因为这些通风口会阻止回风进入制冷系统,从而降低湿度。
|
设计缺陷 |
对可用性的影响 |
对总成本的影响 |
解决方案 |
|
热回风位置不在热通道上方；吊顶灯带有回风口，且位于冷通道上方 |
形成热区，特别是在机架顶部；冷却冗余降低 |
增加电器成本；降低了机房空调制冷量；需要加湿器；耗水量增加 |
将热回风口置于热通道上方；不要使用在冷通道上有回风口的等，或阻塞冷通道上方的回风口 |
|
架空送风口在热通道上方；地板送风口在热通道中 |
形成热区；冷却冗余降低 |
增加电气成本；降低了机房空调制冷量；需要加湿器；耗水量增加 |
对于架空输送，失踪将架空送风口置于冷通道上方；对于活动地板，送风口始终置于冷通道中 |
|
地板送风口附近无设备；架空送风口敞开，上方无设备；或送地板内安装管道、电缆和通道孔 |
小 |
增加电气成本；降低了机房空调制冷量 |
封闭通风口，火灾无设备的位置打开 |
|
在天花板区域，回风口位置低 |
机房空调容量降低；冷却冗余降低 |
增加电气成本；降低了机房空调制冷量；需要加湿器；耗水量增加 |
将吊顶用于回风口强制通风，或延长管道以收集顶点的回风 |
