电磁阀
1)电磁阀的组成。电磁阀是单机双温双制冷循环系统中分配制冷量的关键部件,它是一个三通阀。它的组成如图3.33所示。
2)电磁阀的工作原理。电磁阀利用电磁原理的电源的通断控制制冷剂在管路中的流这时2管口打开,3管口被堵住,制冷剂从1管流入2管流出,冷冻室制冷。当电磁阀通电时,线圈产生磁力,在磁力的作用下,活塞从上部位置移动到下部位置。
除霜管

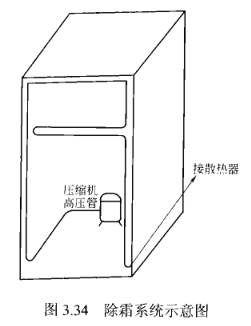

由于电冰箱内、外有很大的温差,在箱体内外壳结合部形成“冷桥",再加上电冰箱门封的隔热性能较差,使电冰箱门体周围的温度降低。若其温度降到空气温度相对的露点温度时,即出现凝露现象。这不但给用户造成麻烦,而且还对箱体产生锈蚀作用。为防止凝露、降低能耗,采用了热管防露系统。它是将压缩机排出的高压过热蒸气经过电冰箱门体周边的除霜管后,再进入冷凝器。这样可以利用部分热量使电冰箱门体周边的表面温度稍高于或接近环境温度,从而达到了防凝露的目的。这种结构不但可以防止凝凝,而且兼有冷凝散热的作用。除霜系统示意图如图3.34所示。
