单压缩机启动/停转控制方式

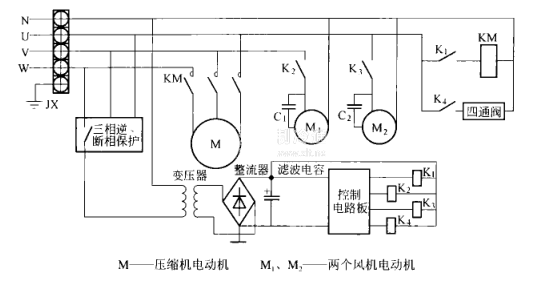

图6.7所示的单压缩机启动/停转拧制电路结构简单，控制方式简便易行。继电器K₂、K₃、K₄作为开关器件，直接控制风机电动机M₁、M₂电源和四通阀电源。

继电器K₁控制三相接触器KM的线圈电源，通过三相接触器KM的电磁开关间接控制压缩机电动机M的三相电源。空调系统输出量与实际使用的环境负荷较匹配时，可以通过控制室内送风电动机转速，改变风量即能调整室内实际温度与设定温度差值的变化量。当各室内单元的温度均达到设定值量，室外机组的控制电路则通过继电器、电磁开关断开压缩机电源回路和风机电源回路，使压缩机、风机停转。当室内温度偏离设定值，控制电路又使压缩机、风机运转。选用三相电源作为压缩机电动机回路，一般都应安装三相逆/断相保护装置，保证压缩机的旋转方向，同时也可避免压缩机在缺相条件下运行，保证压缩机有正常的运行条件。这种方式常用在风管式系统。若增加水泵控制电路,该控制方式也可用在风冷冷(热)水机组。
