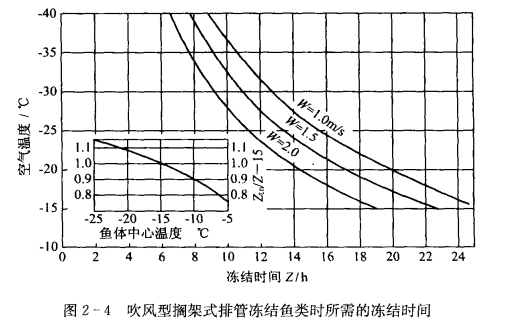

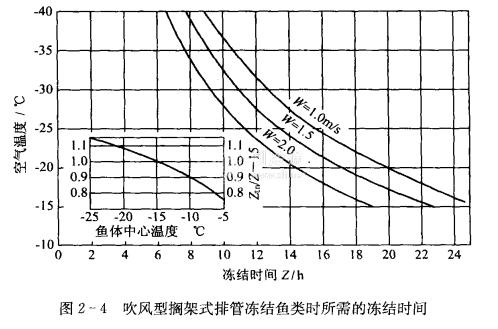

搁架式冻结装置冻结货物时,其冻结时间与冻结间空气温度、货间空气流速的关系见图2-4。根据冷冻工艺要求的不同，搁架式排管的吹风方式有下列三种：

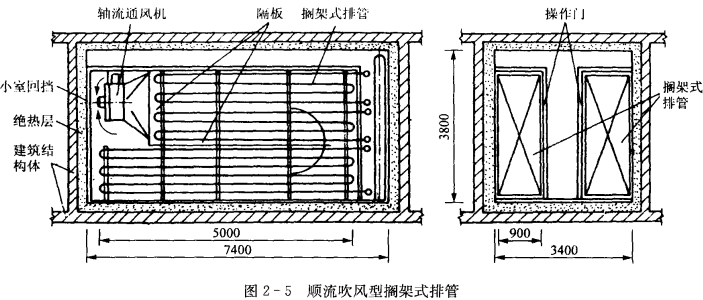

①顺流吹风型搁架式排管（图2-5），轴流通风机一般设置在搁架式排管进液和回气集管的另一端上方，空气流经防止盛盘或冻结货物的有效通风截面上的风速一般采用3m/s一般传热系数为84kJ/(m2·h·℃)。。

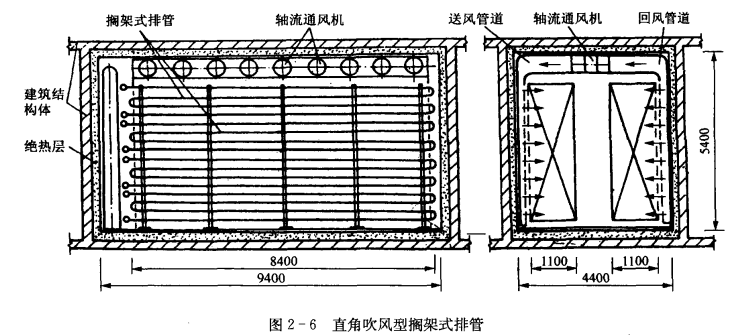

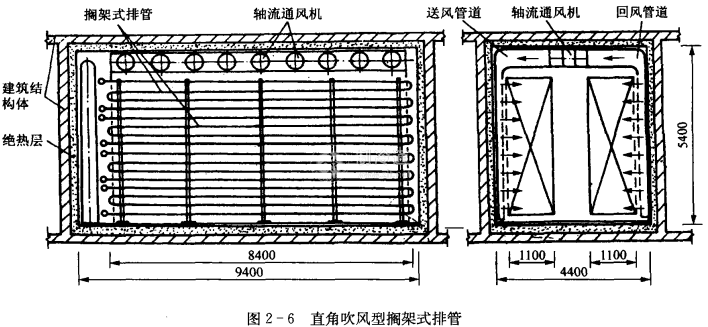

②直角吹风型搁架式排管(图2-6)。这种型式的排管专门设置了空气分配和循环系统。空气在通风机的作用下,经送风管道和送风口吹向搁架式排管和排管上的冻结货物,而后经回风口和回风管道返回通风机,如此实现库内空气的不断循环。有效截面上的风速一般采用1.5~2.0m/s。这种搁架式排管的传热系数,由于空气的流向和盘管相互垂直,故较顺流吹风型的高。

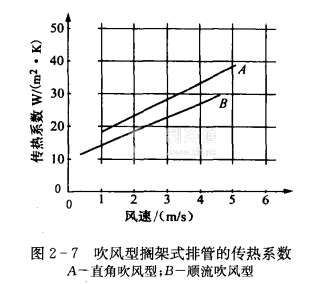

③混流吹风型拉架式排管。混流吹风时,冻结间的气流呈无组织流动,有风速要求的盘管和冻结货物处的空气流速小,而且不均匀。因此,排管的传热差，冻结货物的温度不均匀和冻结时间长,这种吹风方式很不理想,不宜采用。对于顺流吹风型和直角吹风型搓架式排管的传热系数,与截面风速密切相关,可参见图2-7。
