贮液器、油分器和高贮器之间的竖向布置要求

   2020-04-23 十二4600
核心提示:卧式冷凝器必须排液顺畅,若冷凝器内积存氨液,将使冷凝器面积明显减少,因此,冷凝器的出液管的截止阀应低于出液至少300mm。

这三个设备都是在冷凝压力下工作的,由于冷凝器的型号很多,在进行设备的竖向布置时,应根据其各自的特性,正确处理好连接管路和相对位置关系。

(1)洗涤式氨油分离器立式冷凝器,贮液器的连接。

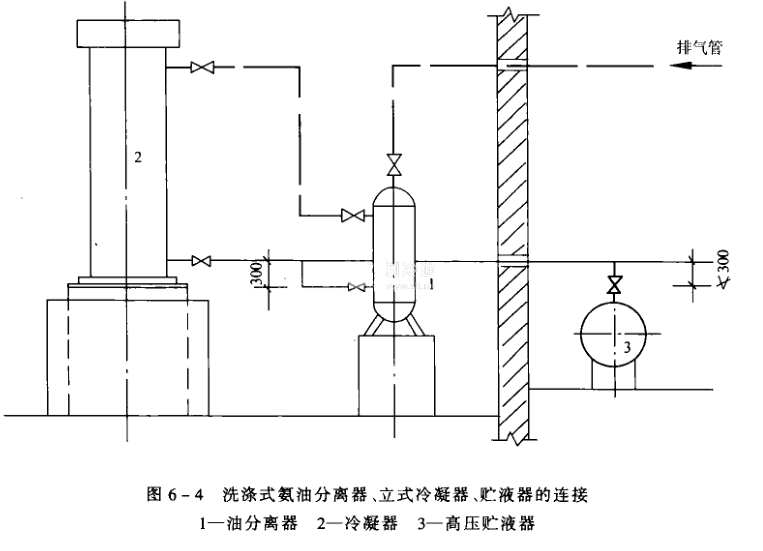

在布置时,首先确定贮液器的标高。然后确定立式冷凝器的标高,要求冷凝器中氨液能自流入贮液器,冷凝器出液口与贮液器进液阀之间的最小高差为300mm,但位置也不宜过大,通常控制液体管内流速不大于0.7m/s;最后确定洗涤式氨油分离器的标高,使氨油分离器的进液管标高比冷凝器的出液管的标高低300mm,氨油分离器的进液管要求从冷凝器出液集管的底部接出,保证洗涤式油分离器的供液。洗涤式氨油分离器,立式冷凝器的组合形式见图6-4。其它如均压管、放空气管、放油管以及压力表等均按有关规定配置。

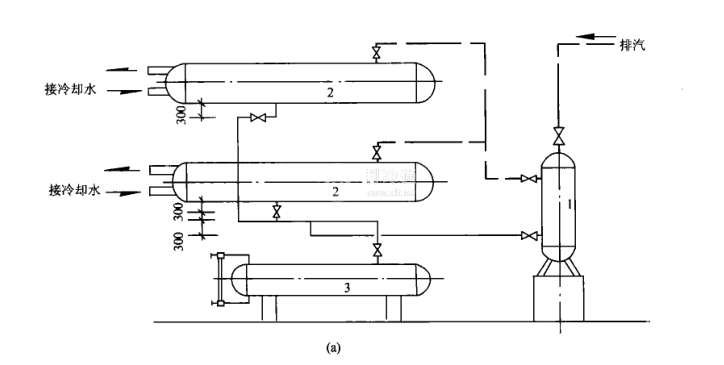

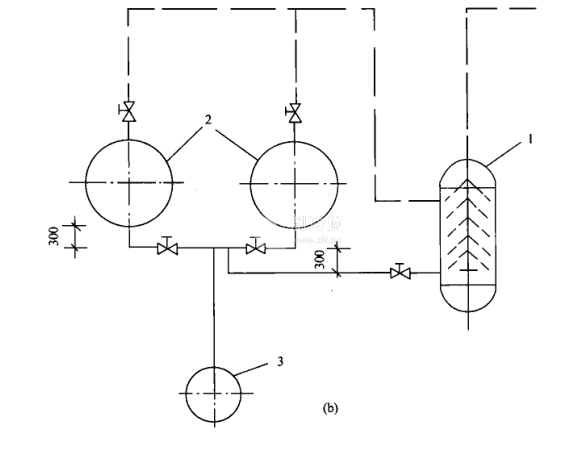

(2)卧式冷凝器与贮液器、油分离器的连接。卧式冷凝器与贮液器布置的定位方法和立式冷凝器相同,卧式冷凝器可直接布置在贮液器的上方,多台卧式冷凝器并联时,可按6-5a)(b)所示两种布置。


  卧式冷凝器必须排液顺畅,若冷凝器内积存氨液,将使冷凝器面积明显减少,因此,冷凝器的出液管的截止阀应低于出液至少300mm。使阀的上方建立一定的静液柱,以克服阀门及弯头的阻力。油分离器若采用的是洗涤式油分离器,其进液管和冷凝器出液集管之间高度差与上述要求相同仍不小于300mm
