采用压缩式冷水机组的冷冻机房机器设备的布置要求:
(1)制冷机组与其他辅助设备管道的连接必须符合工艺流程,流向通畅。布置设备时要保证操作管理和维护保养设备的需要,同时又要做到紧凑合理,节省机房面积。

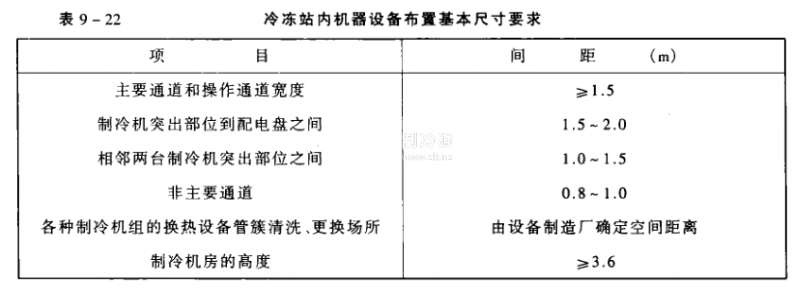

(2)机房内机器间的主要通道宽度及其它各项距离如表9-22。
(3)机器和设备上的所有压力表,温度计和其它仪表应设计在能被清楚观测到的地方,并让其面向主要操作通道,各种阀门应位于或接近主要通道。
(4)制冷机组运行操作的阀门,设置高度为1.2~1.5米,若超过时,应在操作地点设置工作平台。
(5)机组布置时要留出抽管检修的间距,若此一端正好对准门或窗,则可利用门窗。另一端靠墙时,必须有装印端盖的空间场地。
