制冷系统板式换热器的结构特点介绍

   日期:2020-05-05     浏览:1585
本文关键词: 制冷设备 制冷剂
文章概述:传热板片一般由不锈钢或钦合金材料经冲压制成各种形状,如人字形板片、波纹板片等,设计压力一般不超过4 MPa,钎焊板式换热器使用的温度范围为一160~225 ℃ ,焊接板式可用于一40~120℃。

    目前制冷设备用的板式换热器一般有钎焊板式和焊接板式(包括半焊板式和全焊板式两种。

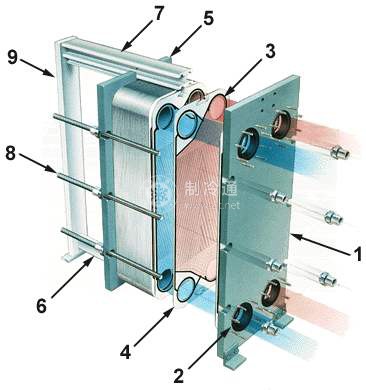

板式换热器一般由传热板片、盖板(压紧板)和接管组成。在焊接板式换热器中,还有紧螺栓、螺母、垫片、支架等零部件。焊接板式换热器是用专门的焊接工艺,将每两张板片沿外密封槽焊在一起,形成板片对.再将板片对用垫片组装起来,成为半焊板式换热器,或采用专门的焊接工艺,将一定数量的板片沿密封槽焊成一个板片包,再将若干板片包组焊并装配成一体的全焊板式换热器。钎焊板式换热器则是不锈钢板片和铜箱(或镍箔)钎料,在真空钎焊炉的高温作用下形成一体的板式换热器。一般的钎焊板式换热器都是用铜作为钎焊料的,由于氨对铜有腐蚀性,因此,如果用于氨制冷装置时,应选用镍钎焊板式换热器,或经特殊处理(如在铜焊后再经镀锡处理)的钎焊板式换热器。焊接板式换热器可用于氨或卤代烃制冷装置。


    传热板片一般由不锈钢或钦合金材料经冲压制成各种形状,如人字形板片、波纹板片等,设计压力一般不超过4 MPa,钎焊板式换热器使用的温度范围为一160~225 ℃ ,焊接板式可用于一40~120℃。在板式换热器中,相邻板片上的花纹方向相反,其脊线彼此相交而形成接触点,经焊接或钎焊形成两种相隔离的模梢流道,使水及制冷剂在各自的模槽流道中形成相互交叉逆流,从而发挥最佳传热效果,由此形成高效换热器。
