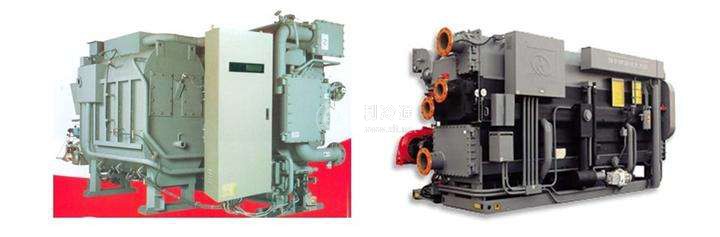

直燃型溴化锂吸收式冷水机组的分类有哪几种?

   2020-06-08 和平4296
核心提示:直燃机在高压发生器的上方设置了一个热水器12。制冷运行时,开启阀A,B,C阀,直燃机按照串联蒸汽双效溴化锂吸收式制冷机的工作原理制取冷媒水,还可以同时利用热水器12制取生活热水。

设置和高压发生器相连的热水器的直燃机机型

直燃机在高压发生器的上方设置了一个热水器12制冷运行时开启阀A,B,C,直燃机按照串联蒸汽双效溴化锂吸收式制冷机的工作原理制取冷媒水,还可以同时利用热水器12制取生活热水。制热运行时,关闭与高压发生器1相连管路上的A、B、C阀,热水器借助高压发生器所产生的高温蒸汽的凝结热来加热管内热水,凝水则流回高压发生器。

将冷媒水回路切换成热水回路的直燃机机型

制热运行时同时开启冷热转换阀AB(制冷运行时,需关闭图中冷热转换阀AB),冷冻水回路则切换成热水回路。冷却水回路及冷剂水回路停止运行。

稀溶液由发生器泵9送往高压发生器1.加热沸腾发生制冷剂蒸气,经阀A进入蒸发器4;同时高温浓溶液经阀B吸收器5,因压力降低闪发出部分制冷剂蒸气,也进入蒸发器。两股高温燕气在蒸发器传热管表面冷凝释放热城,蒸发器传热管内的水吸收制冷剂蒸气的热量而升温,制取热水,而凝结水自动流回吸收器与浓溶液混合成稀溶液,稀溶液再由发生器泵送往高压发生器加热。

将冷却水回路切换成热水回路的直燃机型

关闭阀B,开启阀A,即为制冷循环;开启阀B关闭阀A,将冷却水回路切换成热水回路,发生器泵9和吸收器泵8运行,蒸发器泵10和冷冻水泵停止运转。

从吸收器5返回的稀溶液,在高压发生器1中吸收燃气或燃油的燃烧热,产生高温蒸汽,溶液浓缩后经高温济液热交换器7低压发生器2;高压发生器发生的蒸气进入低压发生器的加热管中,加热其中的溶液.发生蒸气,并进入冷凝器3,加热管内热水。低压发生器传热管内的凝水和冷凝器的凝水经过阀8一同进入低压发生器,稀释由高压发生器送入的浓溶液。温度较高的稀溶液通过低温溶液热交换器6返回吸收器5经喷淋系统喷洒在吸收器冷却盘管上,预热管内流动的热水,积存在吸收器底部的稀溶液由发生器泵9加压进高压发生器;预热后的热水进入冷凝器盘管内,被进一步加热,制取温度更高的热水。
