制冷阀门:旋塞阀的结构原理和特点

   2020-09-04 子琪2824
核心提示:旋塞阀是一种启闭件(塞子)由阀杆带动,并绕阀杆的轴线做旋转运动,从而达到启闭通道目的的阀门。旋塞阀主要供开启和关闭管道和设备介质之用,塞体随阀杆转动,以实现启闭动作。小型无填料的旋塞阀又称为“考克”。

    旋塞阀是一种启闭件(塞子)由阀杆带动,并绕阀杆的轴线做旋转运动,从而达到启闭通道目的的阀门。旋塞阀主要供开启和关闭管道和设备介质之用,塞体随阀杆转动,以实现启闭动作。小型无填料的旋塞阀又称为“考克”。

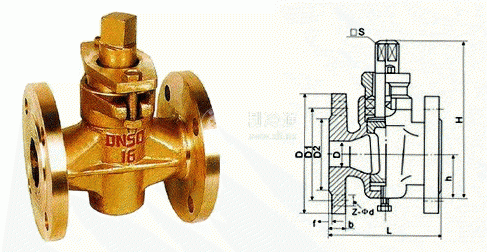

    旋塞阀的塞体多为圆锥体(也有圆柱体)。与阀体的圆锥孔面配合组成密封副。旋塞阀是使用最早的一种阀门,结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封,所以密封性较差,启闭力大,容易磨损,通常只能用于低压(不高于1 MPa)和小口径(小于100mm)的场合。为了扩大旋塞阀的应用范围,已研制出许多新型结构,油润滑旋塞阀是最重要的一种,特制的润滑脂从塞体顶端注入阀体锥孔与塞体之间,形成油膜以减小启闭力矩,提高密封性和使用寿命,它的工作压力可达6.4MPa,最高工作温度可达325℃。


    旋塞阀的分类:按结构形式可分为紧定式旋塞阀、自封式旋塞阀、填料式旋塞阀和注油式旋塞阀四种;按通道形式可分为直通式、三通式和四通式三种。

    旋塞阀的用途:常见的直通式旋塞阀用于切断管道中的流体;三通和四通式旋塞阀适用于流体换向或分流。

    旋塞阀的特点如下:

    (1)全通径、流体阻力较小,但摩擦力矩较大。

    (2)结构简单、易于加工,体积小、重量轻,不适合制造大通径阀门。

    (3)有两个密封面,而且旋塞阀的密封面大部分是金属材料,耐温性能好,密封性好,紧密可靠,在管网系统中也已广泛使用。

    (4)操作方便,启闭迅速,从全开到全关只要旋转90°,但不适合高压工况。

    (5)维修方便,结构简单,密封圈是阀体与旋塞体,拆卸更换都比较方便。
